PN结特性及其单向导电原理
【摘要】：PN结的P型区由于失去空穴、得到电子而带负电，PN结的N型区由于失去电子、得到空穴而带正电，由此而形成的电场称为PN结电场。由于PN结内的电子与空穴已经复合，没有载流子，所以PN结又称为耗尽层。图11PN结的结构示意图2.PN结的特性PN结具有单向导电特性，即加正向电压导电，加反向电压不导电。PN结的单向导电特性原理如图1-2所示。图12PN结的单向导电特性
1.PN结
当把一块P型半导体和一块N型半导体以一定的工艺方法结合在一起时，P型半导体中的空穴和N型半导体中的电子就会相互扩散、复合，在它们的交界面形成一个带有电荷而无载流子的特殊薄层，这个薄层就叫做PN结。PN结的P型区由于失去空穴、得到电子而带负电，PN结的N型区由于失去电子、得到空穴而带正电，由此而形成的电场称为PN结电场。由于PN结内的电子与空穴已经复合，没有载流子，所以PN结又称为耗尽层。PN结的结构示意图如图1
1所示。
图1

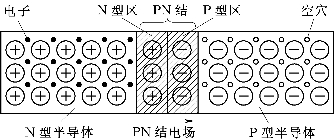

1 PN结的结构示意图
2.PN结的特性
PN结具有单向导电特性，即加正向电压导电，加反向电压不导电。PN结的单向导电特性具有很重要的理论及实用意义，它是分析半导体二极管和三极管工作原理的基础。
（1）PN结正向导电。当给PN结加上正向电压，即P区接高电位，N区接低电位时，外电场的方向与PN结电场的方向相反。由于外电场的加入，PN结电场减弱，PN结变薄，使得空穴与电子的扩散能够继续进行，于是PN结能够导电。PN结正向导电原理如图1
2（a）所示。
（2）PN结反向不导电。当给PN结加反向电压，即P区接低电位，N区接高电位时，外电场的方向与PN结电场的方向相同。由于外电场的加入，PN结电场得到增强，PN结变厚，使得扩散不能进行，于是PN结不导电。PN结的单向导电特性原理如图1-2（b）所示。
图1
2 PN结的单向导电特性
