目前能进行涂布的品种已有几十款，而“防划伤纸箱”就是其中的一种。“防划伤涂布纸箱”每批次质量是否稳定，须按GB/T 2828.1—2015规定，进行加严检验。“防划伤涂布纸箱”是一项全新的高科技产品，在国内还是“第一个吃螃蟹者”，没有任何经验可以借鉴，以往使用该类特种纸箱的用户，都是从欧美国家直接进口的。“防划伤涂布瓦楞纸箱”属环保产品，不含重金属，不......
2023-06-27
防油脂沾染的纸箱制作技巧
【摘要】：目前油脂沾染对瓦楞纸板、纸箱力学性能影响的研究甚少。图2-7-2油脂沾染量对瓦楞纸板力学性能的影响对于瓦楞纸板而言，它依靠淀粉黏合剂将箱板纸和瓦楞芯纸黏合在一起构成了一个整体。油脂沾染量的增加也会导致瓦楞纸板黏合强度、边压强度及耐破强度的下降。油脂的沾染不仅会影响瓦楞纸箱的美观，油斑上极易粘染灰尘，也会削弱它的强度。
瓦楞纸箱是目前应用最广泛的包装容器之一。据报道，全球瓦楞纸箱需求量正以每年4.2%的速度递增。然而作为纸质包装材料，瓦楞纸箱本身的憎液性能较差，已有大量研究表明，水分对其力学性能的影响非常显著。
在日常生产和生活中，除要经常包装含水量较多的物质外，也经常会包装很多含油物质，比如汉堡、比萨等快餐食品，涂有防锈油、润滑油的机械零部件等。
当使用普通瓦楞纸箱来包装这些含油物质时，油脂会渗透到纸板内部，最终在纸板外表面形成糟糕的油斑。目前油脂沾染对瓦楞纸板、纸箱力学性能影响的研究甚少。
本节基于实验研究油脂沾染量及沾染时间，对瓦楞纸板的黏合强度、边压强度及耐破强度的影响，以期为瓦楞纸箱在防油包装领域的应用提供参考。
1.实验
（1）材料
材料：葵花籽油，脂肪质量分数≥99%，中粮食品营销有限公司；3层C楞瓦楞纸板，配纸为200+120+200（g/m2），皆优等品。
（2）仪器与设备
仪器与设备：GT–6011型微电脑环压试验机、GT–7013AD型电子破裂强度试验机，台湾高铁科技股份有限公司；KTHA–015TBS型恒温恒湿箱，庆声科技股份有限公司；移液器，大龙兴创实验仪器有限公司。
（3）方法
①试样的制备
取样按照GB/T 450—2008进行。试样采取完成后，使用定量移液器在试样表面上滴一定量的油脂，然后迅速采用手工涂布的方式将油脂均匀覆盖在瓦楞纸板表面。通过改变涂布量（120g/m2、360g/m2、600g/m2、840g/m2、1080g/m2）及样品放置时间（1～7d），来分别研究油脂沾染量及沾染时间对瓦楞纸板黏合强度、边压强度及耐破强度的影响。
由于纸板含水率的差异，会给测试结果带来严重误差，故在实验前，将纸板放置在温度为23℃、相对湿度为50%的恒温恒湿箱中预处理24h。同时严格保证实验环境条件。
②测试标准方法
依据GB/T 6548—2011测定黏合强度，依据GB/T 6546—1998测定边压强度，依据GB/T 6545—1998测定耐破强度。
2.结果与分析
（1）油脂沾染量对瓦楞纸板力学性能的影响
在瓦楞纸板样品的表面分别涂布120g/m2、360g/m2、600g/m2、840g/m2、1080g/m2的油脂后，放置在标准大气环境下。由于纸张表面分布着产生毛细管现象的无数空隙，所以油脂会借助毛细管张力通过纸张中的孔隙发生扩散。两天后油脂已经完全渗透到瓦楞纸板的另外一个表面，见图2-7-1。

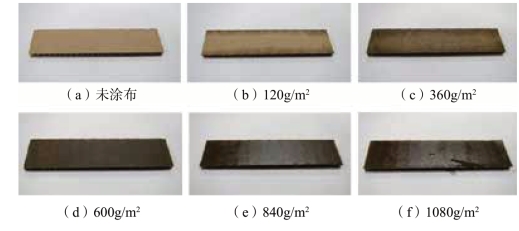

图2-7-1 油脂的渗透情况
由图2-7-1可以看出，随着油脂涂布量的增大，油脂渗透到瓦楞纸板另外一个表面的油脂增多。其中涂布量为600g/m2时油脂已完全浸透整个实验样品，当涂布量为1080g/m2时，有多余的油脂渗出，说明此时瓦楞纸板的含油量已经饱和。
将不同油脂涂布量下的实验样品，进行相关力学性能测试，测试结果见图2-7-2。
由图2-7-2可知，油脂的沾染对瓦楞纸板的各项物理技术指标产生了削弱作用，瓦楞纸板的黏合强度、边压强度及耐破强度均随着油脂沾染量的增加而下降，且下降幅度分别为7.7%、3.5%及8.7%。

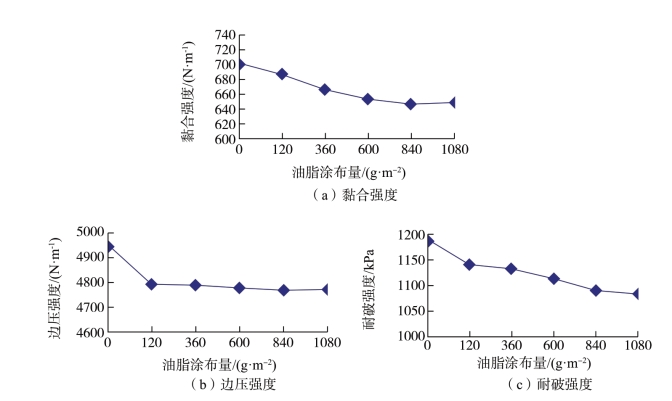

图2-7-2 油脂沾染量对瓦楞纸板力学性能的影响
对于瓦楞纸板而言，它依靠淀粉黏合剂将箱板纸和瓦楞芯纸黏合在一起构成了一个整体。常温下，油脂与淀粉黏合剂之间不会发生化学反应，而油脂的沾染，导致瓦楞纸板黏合强度下降，主要是因为破坏了黏合剂的凝聚黏合与表面黏合作用，由淀粉黏合剂中含有大量羟基可以推断，油脂主要是破坏了氢键力的作用。情况严重时，瓦楞纸板各层原纸会分离，最终失去纸箱的基本功能。
由图2-7-2（a）可以看出，涂布量在0～600g/m2时，黏合强度下降幅度较大，而当涂布量大于600g/m2后，黏合强度下降幅度较小。这是由于在涂布量为600g/m2时，油脂已经完全浸透整个实验样品，所以当涂布量再增加时，对黏合强度的影响相对较小。
由图2-7-2（b）可以看出，瓦楞纸板的边压强度在涂布量为120g/m2时下降幅度较大，之后下降幅度较小。这是因为瓦楞纸板的边压强度较大程度上取决于瓦楞芯纸的横向环压强度，当涂布量为120g/m2时，油脂已浸透瓦楞芯纸，所以当在此基础上增加涂布量时，油脂对瓦楞纸板的边压强度影响相对较小。油脂对瓦楞纸板边压强度的削弱，主要是因为油脂在渗透的过程中，对纸张产生了一定的润涨作用，导致纸张纤维间距变大，内聚力下降。
瓦楞纸板的耐破强度近似于面纸和里纸的耐破强度之和。由图2-7-1和图2-7-2（c）可以看出，由于随着油脂涂布量的增大，油脂逐渐浸透面纸和里纸，瓦楞纸板的耐破强度也随之下降。
（2）油脂沾染时间对瓦楞纸板力学性能的影响
在瓦楞纸板样品表面涂布600g/m2的油脂后，将其放置在标准大气环境下，实验分7天进行，数据见表2-7-1。

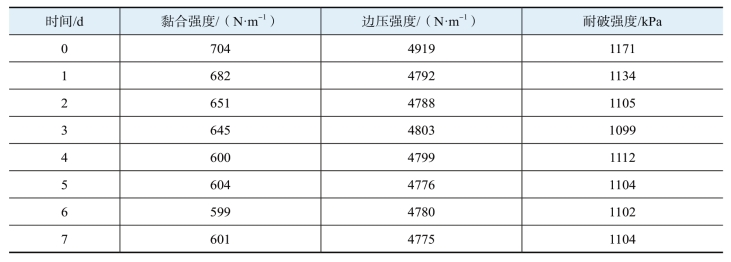

表2-7-1 油脂沾染时间对瓦楞纸板强度的影响
结果表明：
（1）瓦楞纸板黏合强度在0～4天内随着时间的增加而下降，第4天后基本保持稳定不变，并且黏合强度下降了14.8%。
（2）瓦楞纸板边压强度在第1天内下降2.6%，之后基本保持稳定不变。
（3）瓦楞纸板耐破强度在0～3天内随着时间的增加逐渐下降，第3天后逐渐保持相对稳定，下降约6.1%。
（4）实验说明随着油脂沾染时间的增加，油脂对瓦楞纸板黏合强度的影响较大，但影响较缓慢；对边压强度及耐破强度的影响相对较小，但影响较迅速。
3.结语
研究表明，油脂的沾染会对纸板的力学性能造成影响。当纸板沾染一定量的油脂后，随着时间的增加，纸板黏合强度、边压强度及耐破强度均会先下降后趋于稳定，其中黏合强度下降最明显。
油脂沾染量的增加也会导致瓦楞纸板黏合强度、边压强度及耐破强度的下降。油脂的沾染不仅会影响瓦楞纸箱的美观，油斑上极易粘染灰尘，也会削弱它的强度。
所以在使用瓦楞纸箱来包装含油物质时，有必要采取一定的措施来阻止油脂渗透到纸板的内部。另外，提高淀粉黏合剂的耐油性能也是降低油脂对瓦楞纸箱力学性能影响的一个有效途径。
本技术项目的研究，在快餐纸盒（含油食品）和工业包装箱（机电零部件）的应用领域中有现实意义。
有关瓦楞包装实用技术与案例的文章
- 详细阅读
-
第3节 气相防锈防硫纸箱详细阅读
在林林总总的防锈工艺中，气相防锈异军突起，它是最具发展前景的一种防护技术，因此研究者众多。目前国内使用最多的气相防锈方法，是将固态VCI装在若干个透气袋中，并将它们均布（固定）在容器内，以抑制大气对内装物的腐蚀。当金属表面的气体保护层达到相对饱和时，VCI气体的释放速度会自行放慢，以此来延长防腐蚀时间，因此它的防锈防腐性能比传统涂料更为优异。......
2023-06-27
-
控制纸箱异味的技巧与方法详细阅读
带有异味的瓦楞纸箱，会被大多数用户所排斥拒收，因为人们无法判别此异味是否有害。市场上的食品、药品、玩具、服装等行业，对包装容器上的异味尤其敏感，都会要求“0”级标准。大多数机电产品、电子电器、工业原料等，对“1”级气味尚能接受。图6-4-1是某大城市的路边回收站，露天堆放的废纸箱，污水横流，臭气熏天。解决异味的办法和控制措施如下。先从源头上管控，绝对不能让有异味的原纸入厂，入库前原纸增设“嗅味”检验。......
2023-06-27
-
控制纸箱重量误差的方法与技巧详细阅读
表6-2-2同批瓦楞纸板重量3.环境温湿度对瓦楞纸箱重量的影响将每组5个完全相同的瓦楞纸箱，设其温度与相对湿度为以下数值。纸箱中水分的蒸发作用明显，夏、冬季最大重量误差约为8%。假设相对湿度50%恒定，温度分别设定为20℃、25℃、30℃、35℃、40℃时，测试瓦楞纸箱重量的变化。印刷对瓦楞纸箱重量影响的测试结果见图6-2-4。......
2023-06-27
-
PowerPoint演示文稿制作技巧详细阅读
（二）基本操作1.创建演示文稿当启动PowerPoint之后会自动创建一个名为“演示文稿1”的空白演示文稿，也可使用“新建”命令或者快捷键Ctrl＋N新建一个空白的演示文稿。PowerPoint提供了多种切换效果，包括盒状收缩、溶解、随机水平线、中部向上下展开和全黑淡出等。（三）课件设计与制作的原则及步骤人们常用PowerPoint制作图文并茂、形声共存的课件。......
2023-10-26
-
高强螺栓紧固与防松技巧详细阅读
高强度螺栓和焊接并用的连接节点，当设计文件无特殊规定时，宜按先螺栓紧固后焊接的施工顺序。高强度大六角头螺栓连接用扭矩法施工紧固时，应进行下列质量检查：1）应检查终拧颜色标记，并应用0.3kg重小锤敲击螺母，对高强度螺栓进行逐个检查。对每个被抽查节点应按螺栓数10%抽查，且不应少于2个螺栓。4）发现有不符合规定时，应再扩大1倍检查；仍有不合格者时，则整个节点的高强度螺栓应重新施拧。......
2023-08-22
-
动漫原画设计与制作技巧详细阅读
由于位图的文件尺寸比较大，而大多数情况下，我们往往只需要素材图片中的某一部分，如果将整个素材图片导入，会浪费计算机的内存空间，从而影响导入的速度，可以通过如下步骤裁剪位图。图1-29 “导入”对话框单击“导入”按钮，弹出“裁剪图像”对话框，如图1-30所示。图1-32 “重新取样图像”对话框图1-33 “导出”命令导出设置如下。......
2023-10-31
-
钣金件3的模型设计与制作技巧详细阅读
图10.4.1 钣金件模型及设计树Step1.新建模型文件。选择下拉菜单命令；选取图10.4.4a所示的边线为要圆角的对象，在区域的文本框中输入圆角半径值2.00，选取复选框。图10.4.4 圆角1图10.4.5 圆角2Step5.创建图10.4.6所示的零件特征——抽壳。图10.4.6 抽壳图10.4.7 定义移除面Step6.将零件转换为钣金零件。图10.4.11 切除-拉伸2图10.4.12 横断面草图3Step9.创建图10.4.13所示的倒角。Step10.至此，钣金件3模型创建完毕。选择下拉菜单命令，将模型命名为staple_03，即可保存钣金件模型。图10.4.13 创建倒角图10.4.14 选取倒角边线......
2023-06-27
相关推荐
