计算机网络的拓扑结构优化建议
【摘要】：计算机通信网将终端、集中器、计算机、交换中心等连接成数据处理网络。由网络拓扑结构而言，它是由一组节点和连接节点的链路组成，其拓扑结构大致分为五类。其主要缺点是网络总的通信线路较长，成本较高，过分依赖于中央节点，一旦中央节点失灵，则导致全网的瘫痪，可靠性较低。与星形结构相比，其最大的优点是线路总长度较短，成本较低，但结构复杂，与计算机相连的链路有故障时影响较大。
计算机通信网将终端、集中器、计算机、交换中心等连接成数据处理网络。由网络拓扑结构而言，它是由一组节点和连接节点的链路组成，其拓扑结构大致分为五类。
1.星形拓扑
如图8-2 （a）所示，网络中各工作站通过点到点链路连到中央节点。这种结构的主要优点是结构简单，控制容易，网络延迟时间小，传输误差小。其主要缺点是网络总的通信线路较长，成本较高，过分依赖于中央节点，一旦中央节点失灵，则导致全网的瘫痪，可靠性较低。

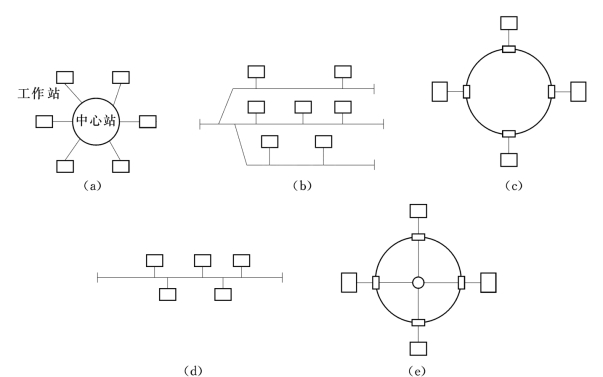

图8-2 网络拓扑
2.树形拓扑
如图8-2 （b）所示，同一线路可联有多个终端或集中器。与星形结构相比，其最大的优点是线路总长度较短，成本较低，但结构复杂，与计算机相连的链路有故障时影响较大。它与星形网络统称为集中式网络，因为处理功能集中于处理中心。
3.环形拓扑
如图8-2 （c）所示，这种网络由一些中继器和连接中继器的点到点链路组成一个闭合环。信息流一般是单向的，线路共用，故不用于信息量较大的场合。具有分布式处理能力，但不如分布式网络灵活；其路径固定，无路由选择问题。它主要用于局域网。
4.总线拓扑
如图8-2 （d）所示，采用单根传输线作为传输介质，所有节点都通过相应的硬件接口直接连接到传输介质上或总线上。因为所有节点共享一条共用传输链路，所以一次只能由一个设备传输使用。全网需要某种形式的访问控制策略，来决定下一次哪一个站可以发送。主要优点是线路长度较短、成本低、布线容易、可靠性较高、易于扩展。其缺点是故障诊断困难，终端必须智能化，需要配置集中器。
5.星环拓扑
如图8-2 （e）所示，它是将星形拓扑和环形拓扑混合起来的一种拓扑结构，力图集中这两个拓扑的优点于一个系统。其主要优点是故障诊断较为方便、易于扩展、安装电缆方便。其缺点是需要集中器等。
