SDH传输网特点及不足分析

2023-06-27 理论教育版权反馈

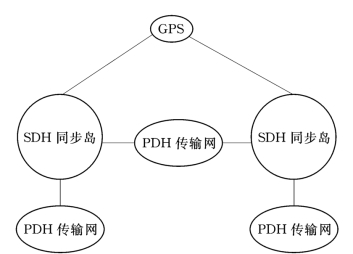

【摘要】：图5-19SDH典型的环形结构作为一种全新的传输网体制，SDH网有下列主要优点：字节间插同步复用。简言之，SDH网具有完全的后向兼容性和前向兼容性。SDH网作为新技术还存在一些不足，如：图5-20SDH同步岛与GPS丰富的开销比特用于网管，频带利用不如传统的PDH系统。由于指针调整产生的相位跃变使经过多次SDH/PDH 变换的信号在低频抖动和漂移性能上会遭受更严重的损伤，需要采取有效的相位平滑措施，才能满足抖动和漂移性能的要求。

同步数字系列（Synhronous Digital Hierarchy）是当今世界通信领域在传输技术方面的一个重要突破。该技术的发展和进一步完善，将极其深刻地影响光纤通信和数字微波通信的技术进步。

SDH网是在统一的网管系统管理下，采用光纤信道实现多个节点（网元）间同步信息传输、复用、分插和交叉连接等的网络。节点与节点之间具有全世界统一的网络节点接口（NNI），即有一套标准化的信息结构等级，称为同步转移模式（STM—N，N=1，4，16，…），STM—N采用了块状帧结构，允许安排丰富的开销（附加）比特，用于网络的管理，每个节点都有统一的标准光接口，实现了不同厂家设备在光路上的互联。它的基本网元有终端复用器用于将低速率的码流复接/分接成高速率的码流；分插复用器（ADM）用于在高速率码流中分出/插入低速率的码流；数字交叉连接设备（DXC）用于同等速率码流之间的交换等。能够承载多种速率的业务，如现存的ATM （异步转移模式）、IP（IP分组）等。采用网管软件对网络进行配置和控制，使新功能和新特性的增加比较方便，便于将来业务的发展。

SDH网典型的网路结构是环形网，主要的两个网元是ADM 和DXC，图5-19是两个环形网通过DXC互联。

pagenumber_ebook=99,pagenumber_book=93

图5-19　SDH典型的环形结构

作为一种全新的传输网体制，SDH网有下列主要优点：

（1）字节间插同步复用。由于采用了同步复用方式和灵活的复用映射结构，各种不同等级的码流在帧结构净负荷内的排列是有规律的，而净负荷与网络是同步的，因而只需利用软件即可使高速信号一次直接分插出低速支路信号，即所谓的一步复用特性。这样既不影响别的支路信号，又避免了需要对全部高速复用信号进行分解的做法，省去了全套背靠背复用设备，使网络结构得以简化。上下业务十分容易，也使DXC的实现大大简化。同步分插能力还可以实现自愈环形网，改进网络的可靠性和安全性。此外，背靠背接口的减少还可以改善网络的业务透明性，便于端到端的业务管理，使网络易于容纳和加速各种新的宽带业务的引入。

（2）强大的网管功能。SDH帧结构中安排了丰富的开销比特（大约占信号的5%），因而使网络的运行管理维护（OAM）能力大大加强。此外，由于SDH 中的DXC和ADM等类型网元是智能化的，通过嵌入在开销字节中的控制通路可以使部分网络管理能力分配（即软件下载）到网元，实现分布式管理，使新特性和新功能的开发变得比较容易。

（3）高度标准化的光接口。由于将光标准接口综合进各种不同的网元，减少了传输和复用分开的需要，从而简化了硬件，缓解了布线拥挤。

（4）SDH网与现有网络能完全兼容。即SDH网可以兼容现有准同步数字体系PDH的各种速率，同时SDH还能容纳各种新的业务信号，如高速局域网的光纤分布数据接口（FDDI）信号，城域网的分布排队双总线（DQDB）信号以及宽带综合业务数字网中的异步传递模式信元。简言之，SDH网具有完全的后向兼容性和前向兼容性。

上述特点中最核心的是：同步复用、标准光接口和强大的网管能力。

SDH网作为新技术还存在一些不足，如：
