PLC控制系统简明易懂的优点与起源
【摘要】：在PLC控制系统中，所有按钮和触点输入及接触器线圈均接到PLC 上，从接线方面来看要简单得多，其控制功能由PLC 内部程序决定，通过更换程序可以更改相应的控制功能。这时的PLC 多少有点继电器控制装置替代物的含义，其主要功能只是执行原先由继电器完成的顺序控制、定时等。因此，早期的PLC的性能要优于继电器控制装置，其优点包括简单易懂、便于安装、体积小、能耗低、有故障指示、能重复使用等。
一、电路连接
按照要求检查电源状态、准备图样、工具及线管号。电路连接应符合工艺、安全规范要求，所有导线应置于线槽内。导线与端子排连接时，应套线号管并及时编号，避免错编、漏编。插入端子排的连接线必须接触良好且紧固。
二、气动回路连接方法
快速接头与气管对接。气管插入接头时，应用手拿着气管端部轻轻压入，使气管通过弹簧片和密封圈到达底部，保证气动回路连接可靠、牢固、密封；气管从接头拔出时，应用手将管子向接头里推一下，然后压下接头上的压紧圈再拔出，禁止强行拔出。用软管连接气路时，不允许急剧弯曲，通常弯曲半径应大于其外径的9～10 倍。管路的走向要合理，尽量平行布置，力求最短，弯曲要少且平缓，避免直角弯曲。
三、传感器安装调试
在生产线的工件生产和加工过程中，经常需要对不同材质或不同颜色的工件进行不同的处理，只有识别出工件的种类才能完成相应的成产加工。在本系统的物料分拣环节中，为了实现对物料的识别与分拣，使用了光电传感器、电感传感器、光纤式传感器和磁性传感器。
（1）电感式接近传感器由高频震荡、检波、放大、触发及输出电路等组成。震荡器在传感器检测面产生一个交变电磁场，当金属物料接近传感器检测面时，金属中产生的涡流吸收了震荡器的能量，使震荡减弱以至停滞。震荡器的震荡及停振这两种状态，转换为电信号通过整形放大器转换成二进制的开关信号，经功率放大后输出。
（2）光电传感器是一种红外调制型无损检测光电传感器。采用高效红外发光二极管\光敏三极管作为光电转换元件。工作方式分为同轴反射型和对射型。在本实训装置中均采用同轴反射型光电传感器，它们具有体积小、使用简单、性能稳定、寿命长、响应速度快、抗冲击、耐震动，不受外界干扰等优点。
（3）磁性传感器是用来检测气缸活塞位置的，即用于检测活塞的运动行程，分为有触点式和无触点式两种。本装置上用的磁性传感器均为有触点式；它是通过机械触点的动作进行开关的通（ON）断（OFF）。用磁性传感器来检测活塞的位置，从设计、加工、安装、调试等方面看都比使用其他限位开关方式简单、省时。触点接触电阻小，一般为50～200 mΩ，但可通过电流小，过载能力较差，只适合低压电路。触点接触的优点是响应快（动作时间为1.2 ms）、耐冲击（冲击加速度可达300 m/s2）、无漏电流存在。

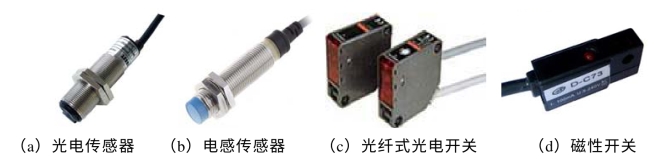

本系统所使用的传感器外形如图5-4-7所示。
图5-4-7 传感器外形图
使用注意事项：
（1）安装时，不得让开关受过大的冲击力，如抛扔开关等。
（2）不要把控制信号线与电力线（如电动机供电线等）平行并排在一起，以防止磁性传感器的控制电路由于干扰造成误动作。
（3）磁性传感器的连接线不能直接接到电源上，必须串接负载，且负载绝不能短路，以免开关烧坏。
（4）带指示灯的有触点磁性传感器，当电流超过最大允许电流时，发光二极管会损坏；若电流在规定范围以下，发光二极管会变暗或不亮。
（5）安装时，开关的导线不要随气缸运动，这样不仅仅易折断导线，也有可能破坏开关内部元件。
（6）磁性传感器不要用于有磁场的场合，这样会造成开关的误动作，或者使内部磁环减磁。
（7）DC 24 V 带指示灯的开关是有极性的，棕色线为“+”，蓝色线为“-”；本实训装置中所用到的均为DC 24 V 带指示灯的有触点开关。
四、设备调试
为确保调试工作的顺利进行，避免事故的发生，施工人员必须进一步确认设备机械组装及电路安装的正确性、安全性，做好设备调试前的各项准备工作。
（1）检查机械部分动作是否完全正常。
（2）检查电路连接的正确性，严禁短路现象，加强传感器接线的检查，避免因接线错误而烧毁传感器。
（3）检查气动回路连接的正确性、可靠性，绝不允许调试过程中有气管脱出现象。
五、现场清理
设备调试完毕，要求施工人员清点工具、归类整理资料、清扫现场卫生，并填写设备安装登记表。
（1）清点工具。对照清单、归类整理资料、清扫现场卫生，填写实验登记表。
（2）资料整理。整理归类技术说明书、电器元件明细表、设备电路图、梯形图、安装图等资料。
（3）清扫设备周围卫生，保持环境整洁。
