弹体与装药截面变化对PBX装药损伤断裂的影响分析
【摘要】：图5－48弹体和装药的过载情况及装药头部轴向应力变化图5－49 所示为侵彻结束后装药的损伤情况，损伤严重的部位集中在头部和底部，这是装药碰撞压缩过程中产生的损伤。根据统计，单元最大裂纹宽度为0.71 mm，最大裂纹单元出现在装药头部，最终装药损伤度为0.67%。说明增大弹体和装药的尾部横截面积，能够降低装药靠近尾部区域受拉伸波作用产生的损伤，但是不能保护装药头部和底部的安定性。
改变弹体和装药的截面形状，可以改变内部装药的受力情况。根据应力波相关知识，当应力波从小截面传入大截面时，透射扰动小于入射扰动。增大装药尾部的横截面积，可以对应力波起到“减弱缩小” 的作用。考虑到弹体后端壳体厚度减薄，可能不利于弹体在侵彻过程中保持完整。根据已有的分析，装药弹体最安全的厚度设计应该是越往弹体尾部，弹壳越厚。将装药头部半径缩小为14.1 mm，圆弧过渡结束位置半径为23.0 mm，末端半径增大为27.5 mm，弹头形状不变，尾部直径变为原模型的1.2 倍。变截面缩比弹模型如图5－47 所示。
图5－47 变截面缩比弹模型

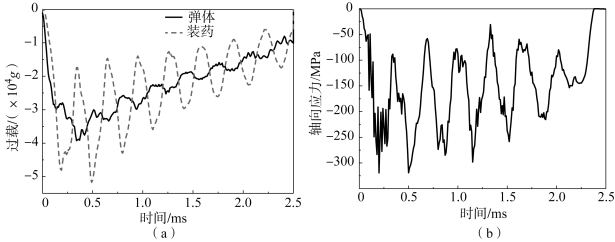

图5－48 所示为弹体和装药的过载情况及装药头部轴向应力变化。由图可以看出，弹体截面变化后，弹体的过载明显降低，峰值为3.92 ×104g，装药的过载峰值为5.17 ×104g，比5.2 节内部装药的过载峰值降低幅度超过12 000g。但是，装药头部的最大轴向应力只减小了22 MPa，说明增大装药尾部横截面积对装药头部的保护作用并不明显。
图5－48 弹体和装药的过载情况及装药头部轴向应力变化
图5－49 所示为侵彻结束后装药的损伤情况，损伤严重的部位集中在头部和底部，这是装药碰撞压缩过程中产生的损伤。在靠近尾部的区域有拉伸作用产生的横向裂纹，裂纹区域的裂纹宽度（图5－50）远小于图5－14 中装药受拉伸损伤区域的裂纹宽度。根据统计，单元最大裂纹宽度为0.71 mm，最大裂纹单元出现在装药头部，最终装药损伤度为0.67%。说明增大弹体和装药的尾部横截面积，能够降低装药靠近尾部区域受拉伸波作用产生的损伤，但是不能保护装药头部和底部的安定性。
图5－49 装药最终裂纹分布（见彩插）

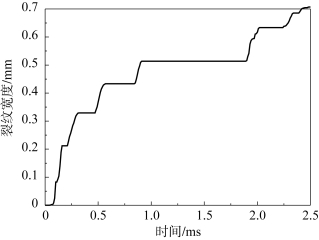

图5－50 单元裂纹宽度随时间的变化
