半圆盘弯曲实验优化方案
【摘要】：图4－5 所示为半圆盘弯曲实验装配图，其中样品底部支座距离为16 mm，是直径的80%。图4－6 所示为半圆盘弯曲实验典型的破坏形貌，无预制裂纹的试样在中部形成裂纹，劈裂破坏；有预制裂纹的样品，沿着预制裂纹前端，贯穿整个试样，最终破坏。表4－3无预制裂纹半圆盘实验的最大拉应力
4.2.2.1 实验结果分析
半圆盘弯曲实验的试样采用直径20 mm 的模压热压的PBX 试样，材料密度为1.829 g／cm3。预制裂纹的长度为：0.80 mm，0.96 mm，1.52 mm，2.30 mm，3.14 mm，3.66 mm，3.30 mm 和5.00 mm，裂纹尖端半径为0.15 mm。图4－5 所示为半圆盘弯曲实验装配图，其中样品底部支座距离为16 mm，是直径的80%。图4－6 所示为半圆盘弯曲实验典型的破坏形貌，无预制裂纹的试样在中部形成裂纹，劈裂破坏；有预制裂纹的样品，沿着预制裂纹前端，贯穿整个试样，最终破坏。表4－2 所示为不同预制裂纹长度的实验结果，因为样品的厚度略有差别，为了方便比较，采用单位厚度的破坏载荷进行对比分析。

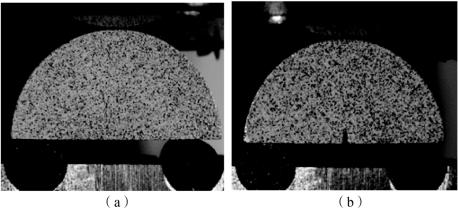

图4－5 半圆盘弯曲实验装配图
（a）无预制裂纹；（b）预制裂纹长度为0.96 mm

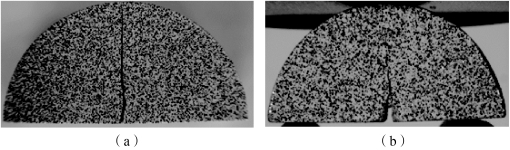

图4－6 半圆盘的破坏形态
（a）无预制裂纹；（b）预制裂纹长度为0.96 mm

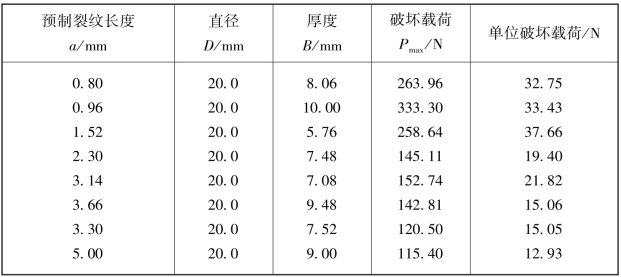

表4－2 半圆盘弯曲实验结果
4.2.2.2 黏聚裂纹模型参数
在经典断裂力学中，对于二维问题中存在预制裂纹，并且为张开型的Ⅰ型裂纹，存在断裂能GF和断裂韧性KIC的关系为
在平面应力条件下，E′＝E；在平面应变条件下，
。其中，E为弹性模量，υ 为泊松比，这个关系式适用于脆性材料。实验测得PBX 模拟材料的断裂韧性KIC＝（0.50 ±0.02）MPa·m1／2［11］，泊松比为0.36，弹性模量为10.2 GPa，则断裂能GF计算可得0.022 4 N／mm。
根据半圆盘实验的最大拉应力的计算公式（4－21）、式（4－22）和式（4－23），获得无预制裂纹半圆盘实验的最大拉应力为（13.86 ±1.36）MPa，如表4－3 所示。

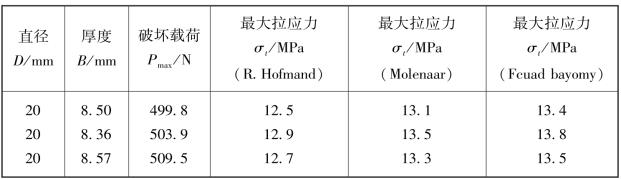

表4－3 无预制裂纹半圆盘实验的最大拉应力
