如何装配滑动轴承？——实训经验分享

2023-06-27 理论教育版权反馈

【摘要】：滑动轴承的结构形式有整体式、剖分式和内柱外锥式3种。剖分式滑动轴承的装配1)装配顺序①将下轴瓦装入轴承座内。

滑动轴承的结构形式有整体式、剖分式和内柱外锥式3种。整体式滑动轴承是将一个青铜套压入轴承座内,并用紧固螺钉固定而成,其优点是结构简单,制造容易,但磨损后无法调整轴与轴承间的间隙,常用于低速、轻载、间歇工作的机械上;剖分式滑动轴承由轴承座、轴承盖、剖分轴瓦及螺栓组成;内柱外锥式滑动轴承的组成及结构如图7.1所示。

pagenumber_ebook=136,pagenumber_book=131

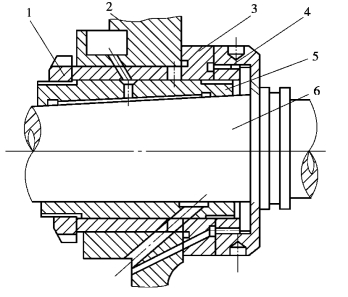

图7.1　内柱外锥式滑动轴承

1—后螺母;2—箱体;3—轴承外套;4—前螺母;5—轴承;6—主轴

1.实训要求

熟悉轴承装配的技术要求,掌握其装配方法和工艺要领。

2.装配要求

滑动轴承装配的主要技术要求:在轴颈与轴承之间获得合理的配合间隙;保证轴与轴承表面良好的接触精度,使轴颈在轴承中旋转平稳可靠;润滑油通道位置正确,以保证充分润滑。

3.装配方法和工艺要领

(1)整体式滑动轴承的装配

①将符合要求的轴套和轴承座孔去毛刺,并清理干净。

②在轴承座孔内涂润滑油。

③压入轴套:根据轴套尺寸和配合时过盈量的大小,采取敲入法或压入法将轴套装入轴承座孔内并固定。

④用铰削或刮削的方法对内孔进行修整、检验,以保证轴颈与轴套之间有良好的间隙配合。

(2)剖分式滑动轴承的装配

1)装配顺序

①将下轴瓦装入轴承座内。

②装垫片。

③装上轴瓦。

④装轴承盖并用螺母固定。

2)操作要领

①上下轴瓦与轴承座及轴承盖之间应接触良好,同时轴瓦的台肩应紧靠轴承座两端面。

②为提高配合精度,轴瓦孔应与轴进行研点配刮。

(3)内柱外锥式滑动轴承的装配(见图7.1)

①将轴承外套压入箱体孔中,其配合为H7/n6。

②用专用心轴研点修刮轴承外套的内锥孔,并保证前后轴承孔同轴度的要求。

③在轴承上钻油孔,注意其位置与箱体、轴承外套油孔相对应,并与自身油槽相接。

④以轴承外套的内孔为基准,研点配刮轴承的外圆锥面,使其接触精度符合要求。

⑤把轴承装入轴承外套的孔中,两端拧入螺母1,4,并调整好轴承的轴向位置。

⑥以主轴为基准,配刮轴承的内孔,使其接触精度符合要求,并保证前后轴承孔的同轴度要求。

⑦清洗轴颈及轴承孔,重新装入主轴,并调整好间隙。
