如何制造低碳钢板T形接头平焊？

2023-06-27 理论教育版权反馈

【摘要】：采用直线运条,压低电弧,必须保证顶角处焊透,电弧始终对准顶角;焊接过程中,注意观察熔池,使熔池下沿与底板熔合良好,熔池上沿与立板熔合良好,焊脚尺寸对称。焊盖面层下面的焊道时,电弧应对准打底焊道的下沿,直线运条;焊盖面层上面的焊道时,电弧应对准打底焊道的上沿,焊条稍作横向摆动,使熔池上沿与立板平滑过渡,熔池下沿与下面的焊道均匀过渡。

1.焊接要求

工件材料:Q235。

工件尺寸:150mm×80mm×12mm。

焊接位置:平焊。

焊接材料:E4303,ϕ3.2mm。

2.焊前准备

①选用BX3-300型弧焊变压器。

②检查焊机各处的接线是否正确、牢固,并按要求调试好焊接参数。

③检查焊条质量,并严格按照规定的温度和时间进行烘干,再放在保温箱内随取随用。

④清理坡口及其两侧20mm范围内的铁锈、油污、氧化物等,使其露出金属光泽。

⑤备好工作服、焊工手套、面罩、护脚盖、锉刀、角向磨光机、钢丝刷等。

3.定位焊

定位焊缝位于T形接头的首尾两处。

4.焊接工艺参数

焊接工艺参数见表6.5。

表6.5　焊接工艺参数

pagenumber_ebook=120,pagenumber_book=115

5.操作要领

焊道分布如图6.26所示。

(1)打底焊

焊条角度如图6.27所示。采用直线运条,压低电弧,必须保证顶角处焊透,电弧始终对准顶角;焊接过程中,注意观察熔池,使熔池下沿与底板熔合良好,熔池上沿与立板熔合良好,焊脚尺寸对称。

pagenumber_ebook=120,pagenumber_book=115

图6.26　焊道示意图

pagenumber_ebook=120,pagenumber_book=115

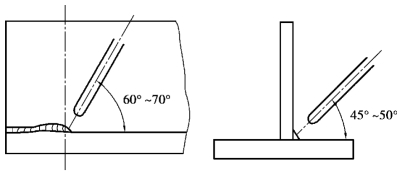

图6.27　打底焊焊条角度

(2)盖面焊

盖面焊前,应将打底层清理干净,焊条角度如图6.28所示。焊盖面层下面的焊道时,电弧应对准打底焊道的下沿,直线运条;焊盖面层上面的焊道时,电弧应对准打底焊道的上沿,焊条稍作横向摆动,使熔池上沿与立板平滑过渡,熔池下沿与下面的焊道均匀过渡。焊接速度要均匀,以便形成表面较平滑且略带凹形的焊道。如果要求焊脚较大,可适当摆动焊条,运条可采用锯齿形或斜圆圈形。

pagenumber_ebook=121,pagenumber_book=116

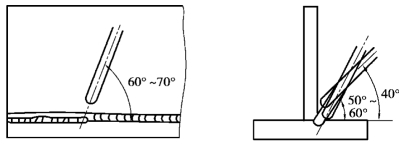

图6.28　盖面焊焊条角度
