埋弧焊:自动电弧焊接方法及其应用领域
【摘要】：电弧在颗粒状焊剂层下燃烧的自动电弧焊方法,称为埋弧焊。埋弧焊焊缝形成过程如图6.23所示。埋弧焊在造船、锅炉、超重机械及冶金、化工等设备制造中应用较广泛。图6.23埋弧焊示意图1—焊丝;2—电弧;3—熔池金属;4—熔渣;5—焊剂;6—焊缝;7—焊件;8—渣壳
电弧在颗粒状焊剂层下燃烧的自动电弧焊方法,称为埋弧焊。它是仅次于焊条电弧焊应用最广泛的一种焊接方法。因是自动焊接,焊接工人接触较少,故这里仅作简单介绍。
埋弧焊焊缝形成过程如图6.23所示。焊接时,在焊接部位覆盖一层焊剂;电弧的热量使焊丝末端周围的焊剂熔化,形成液态熔渣,部分焊剂分解蒸发成气体;气体排开熔渣,使熔渣在电弧周围形成一个封闭的空腔,从而使电弧与外界空气隔绝;电弧在空腔内稳定燃烧,焊丝与焊件不断熔化、混合,形成焊接熔池;电弧向前移动,焊接熔池随之冷却、凝固,形成焊缝;液态熔渣冷却后形成渣壳,去除渣壳后即可得到一个具有良好力学性能、外表光滑平整的焊缝。
与焊条电弧焊相比,埋弧焊具有效率高、焊接接头质量好、节约焊接材料和电能、劳动强度低等优点;但埋弧焊焊接设备较复杂,且只适用于平焊位置,同时容易出现气孔、过热、易氧化等问题,因此,埋弧焊只适用于厚度为5mm以上的低碳钢、低合金钢、调质钢、镍合金等材料的长直焊缝的焊接。埋弧焊在造船、锅炉、超重机械及冶金、化工等设备制造中应用较广泛。

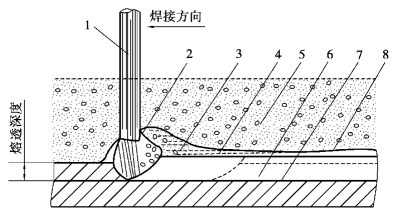

图6.23 埋弧焊示意图
1—焊丝;2—电弧;3—熔池金属;4—熔渣;5—焊剂;6—焊缝;7—焊件;8—渣壳
