1.实训目的

①了解平面磨床的基本结构。

②掌握平面磨床工作台的操作和调整。

③掌握平面磨床砂轮架的操作和调整。

④掌握工件在平面磨床上的安装、调整。

⑤掌握在平面磨床上磨削平行面的加工方法。

⑥掌握在平面磨床上磨削垂直面的加工方法。

⑦遵守操作规程,能磨削一般平面。

2.实训内容

(1)平面磨床的操作与调整

如图4.4所示为一种小型平面磨床。其操作注意事项如下:

pagenumber_ebook=86,pagenumber_book=81

图4.4　平面磨床

①启动磨床前,应检查各部件是否正常。

②在工作前,先对砂轮架进行润滑。

③砂轮架下降时,避免因惯性撞到工件。

(2)平行面的磨削

平面磨床的操作步骤及质量检测见表4.5。

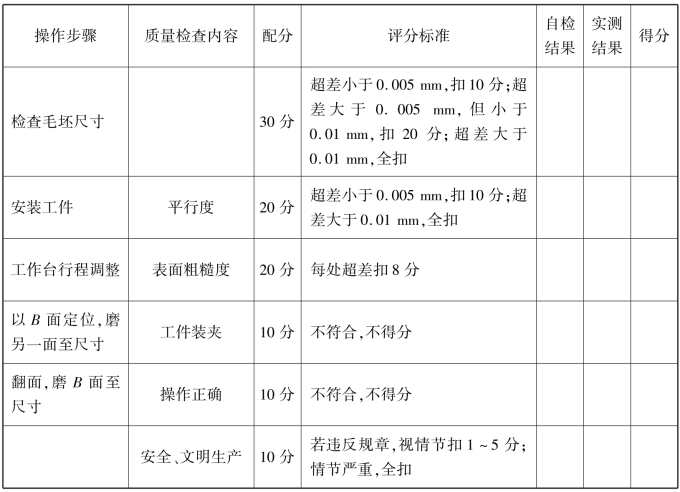

表4.5　平面磨床的操作步骤及质量检测

pagenumber_ebook=87,pagenumber_book=82

在平面磨床上磨削平行面,其零件图如图4.5所示。平行面的磨削步骤及质量检测见表4.6。

pagenumber_ebook=87,pagenumber_book=82

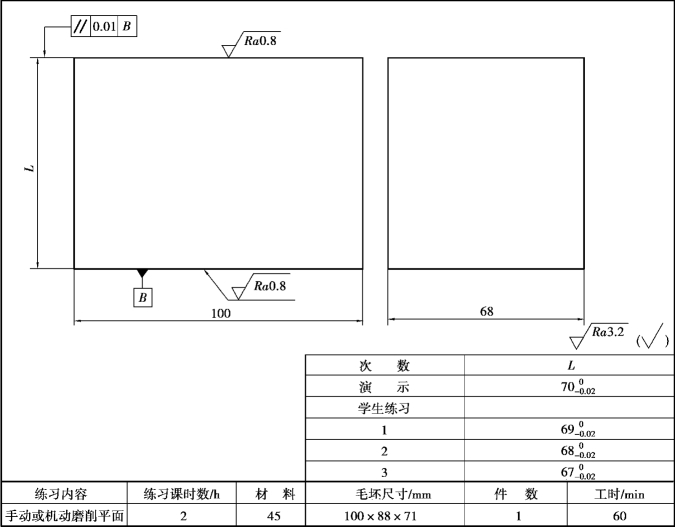

图4.5　磨削平行面

表4.6　平行面的磨削步骤及质量检测

pagenumber_ebook=88,pagenumber_book=83

磨削平行面时,应注意以下事项:

①装夹工件时,工件定位面应清洗干净,磁性台面应保持清洁。

②测量时,应保持基准面清洁。

③砂轮不能全部越出工件后再换向,以免塌角。

(3)垂直面的磨削

在平面磨床上磨削如图4.6所示零件与基准面垂直的两个上平面。其垂直面的磨削步骤及质量检测见表4.7。

磨削垂直面时,应注意以下事项:

①工作前,检查设备工作是否正常,并进行润滑。

②用精密角铁装夹工件时,应检查角铁本身的精度。

③夹紧力适当。

④夹紧硬度低的工件时,需垫铜片,以免产生印痕。
