外圆磨床操作、调整和维护保养实训
【摘要】：外圆磨床的维护保养M1432A万能外圆磨床润滑的要求如下:①床身油池每半年左右更换一次液压油。外圆磨床的维护保养操作步骤及质量检测见表4.2。表4.2外圆磨床的维护保养操作步骤及质量检测续表外圆磨床维护保养时,应注意以下事项:①正确使用磨床,熟悉磨床各部件的操作方法和步骤。
1.实训目的
①熟悉外圆磨床的主要结构及其安全操作步骤。
②正确安装工件、合理选用砂轮。
③独立操作外圆磨床。
④掌握外圆磨床正确的润滑方法。
⑤掌握外圆磨床的日常维护和一般保养。
2.实训内容
(1)外圆磨床的操作、调整
如图4.1所示,认识M1432A外圆磨床,掌握外圆磨床的操作与调整。

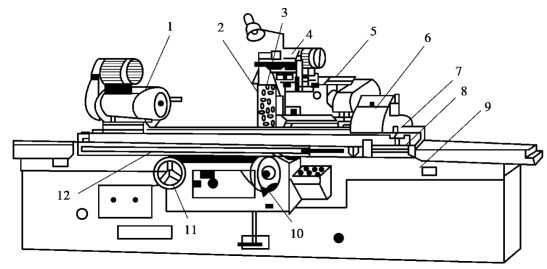

图4.1 M1432A万能外圆磨床
1—头架;2—砂轮;3—内圆磨具;4—磨架;5—砂轮架;6—尾架;7—上工作台;8—下工作台;9—床身;10—横向进给手轮;11—纵向进给手轮;12—换向挡块
M1432A外圆磨床的操作步骤及质量检测见表4.1。

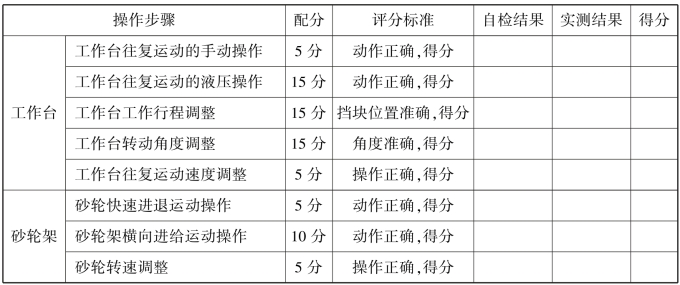

表4.1 磨床的操作步骤及质量检测
续表
操作外圆磨床时,应注意以下事项:
①启动砂轮,待转速稳定后方能进行磨削。
②调整行程时,要认真、仔细,并紧固挡块,以免发生事故。
③尾架操作时,必须在砂轮架退出、头架主轴停止后进行。
(2)外圆磨床的维护保养
M1432A万能外圆磨床润滑的要求如下:
①床身油池每半年左右更换一次液压油。
②砂轮架油池每3个月左右更换一次N2精密磨床主轴油。
④尾座套筒注油孔每班加注一次机械油。
外圆磨床的维护保养操作步骤及质量检测见表4.2。

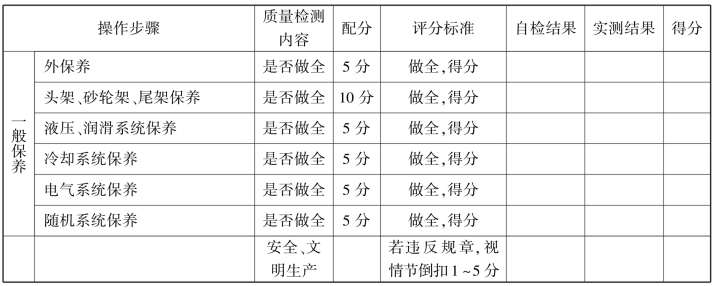

表4.2 外圆磨床的维护保养操作步骤及质量检测
续表
外圆磨床维护保养时,应注意以下事项:
①正确使用磨床,熟悉磨床各部件的操作方法和步骤。
②严禁敲击磨床的零部件,工作中严禁碰撞磨床表面。
③调整头架、尾架位置时,先清洁、涂油,再移动部件。
