1.实训目的

①熟悉铣床的结构及其安全操作步骤。

②正确安装三面刃铣刀。

③正确安装工件。

④铣削直角通槽。

⑤用三面刃铣刀铣削半通槽。

2.实训内容

(1)用三面刃铣刀铣削直角通槽

如图3.17所示,直角通槽有通槽、半通槽和封闭槽3种形式。通常采用三面刃铣刀铣削加工直角通槽,如图3.18所示。

pagenumber_ebook=77,pagenumber_book=72

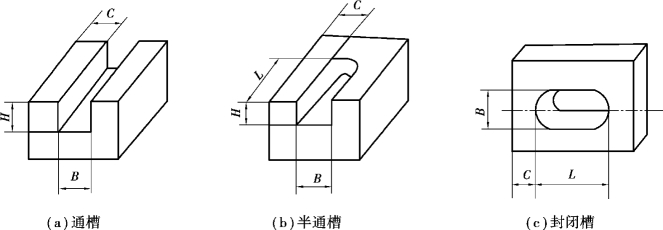

图3.17　直沟槽的种类

pagenumber_ebook=78,pagenumber_book=73

图3.18　三面铣刀铣直角通槽

pagenumber_ebook=78,pagenumber_book=73

图3.19　铣刀的选择

用三面刃铣刀铣削直角通槽的主要步骤如下:

1)选择铣刀

如图3.19所示,三面刃铣刀的宽度L应小于等于槽宽B,直径D应大于刀杆直径d与槽深H的2倍之和;对槽宽精度要求较高的沟槽,通常选择宽度小于槽宽的三面刃铣刀。

2)装夹工件并找正

通常采用平口钳装夹工件,并将平口钳的固定钳口找正至与铣床主轴轴线垂直。

3)对刀

①划线对刀法

在工件的待加工部位划出直角通槽的尺寸,装夹并找正工件后,调整铣床,使三面刃铣刀的侧面刀刃对准工件上所划的宽度线,将横向进给紧固,分数次进给铣削出直角通槽。

②侧面对刀法

装夹并找正工件后,调整铣床,使旋转中的三面刃铣刀侧面刀刃轻探工件侧面,垂直降落工作台,将工作台横向移动一段距离A(A=L﹢C,见图3.20),再将横向进给紧固,并调整好铣削宽度a(即槽深H),最后铣削出直角通槽。

4)铣削

铣削时,分几次将槽宽精铣至尺寸。

(2)用三面刃铣刀铣削半通槽

半通槽和封闭槽一般采用立铣刀或键槽铣刀铣削。如图3.21所示,用立铣刀铣削半通槽时,所选择的立铣刀直径应小于等于槽的宽度。同时,因立铣刀的刚性差,在铣削较深的槽时,应分几次铣削至深度尺寸;铣削至深度尺寸后,再将槽两侧扩铣至尺寸;扩铣时,应避免顺铣,防止损坏铣刀或啃伤工件。

如图3.22所示,用立铣刀铣削封闭槽时,由于铣刀的端面刀刃没有通过刀具中心,不能垂直进给切削工件。因此,铣削前应在所划封闭槽尺寸线的一端预钻一个直径略小于槽宽的落刀孔,由此孔落刀铣削;铣削时,应分数次进给,每次进给均由落刀孔一端铣向槽的另一端;槽深铣透后,扩铣长度和两侧。需要注意的是,铣削时不使用的进给均应紧固,扩铣两侧时应避免顺铣。
