铣刀：加工平面、台阶、沟槽与成形表面
【摘要】：铣刀主要用于在铣床上加工平面、台阶、沟槽、成形表面以及切断工件等。如图3.9所示,常用的带孔铣刀有圆柱铣刀、圆盘铣刀、角度铣刀及成形铣刀等。可分为螺旋齿圆柱铣刀和直齿圆柱铣刀。图3.9带孔铣刀带柄铣刀利用柄部装夹的铣刀,称为带柄铣刀。铣削时,有两个以上的刀齿同时参与切削,铣削过程平稳,排屑良好,加工效率高。切削刃的廓形根据工件廓形设计的铣刀。常用的成形铣刀有T形槽铣刀、燕尾槽铣刀和齿槽铣刀等。
铣刀是用于铣削加工、具有一个或多个切削刃的旋转刀具。工作时,各切削刃依次间歇地切去工件的余量。铣刀主要用于在铣床上加工平面、台阶、沟槽、成形表面以及切断工件等。
铣刀的种类很多,按装夹方式不同,通常分为带孔铣刀和带柄铣刀两大类。带孔铣刀多用于卧式铣床上,带柄铣刀多用于立式铣床上。带柄铣刀又分为直柄铣刀和锥柄铣刀两种。
(1)带孔铣刀
利用刀具孔进行装夹的铣刀,称为带孔铣刀。如图3.9所示,常用的带孔铣刀有圆柱铣刀、圆盘铣刀、角度铣刀及成形铣刀等。
①圆柱铣刀。可分为螺旋齿圆柱铣刀和直齿圆柱铣刀。圆柱铣刀适用于铣削平面。
②圆盘铣刀。适用于铣削直角沟槽、台阶及切断等。
③角度铣刀。适用于铣削角度沟槽和斜面等。

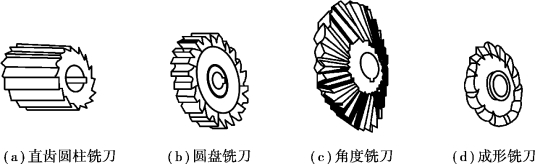

图3.9 带孔铣刀
(2)带柄铣刀
利用柄部装夹的铣刀,称为带柄铣刀。如图3.10所示,常用的带柄铣刀有键槽铣刀、立铣刀、镶齿端铣刀及成形铣刀等。
①键槽铣刀。一般有两个相互对称的刀齿,主要用于铣削封闭和半封闭的键槽。
②立铣刀。一般有3个以上的刀齿,主要用于铣削各种平面,如沟槽、台阶或小平面等。铣削时,有两个以上的刀齿同时参与切削,铣削过程平稳,排屑良好,加工效率高。

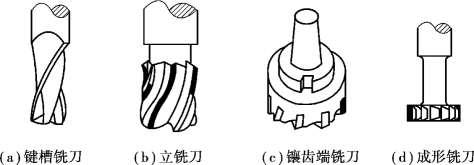

图3.10 带柄铣刀
③镶齿端铣刀。在刀体上镶有若干硬质合金刀片,主要用于铣削较大的平面,加工效率较高。
④成形铣刀。切削刃的廓形根据工件廓形设计的铣刀。常用的成形铣刀有T形槽铣刀、燕尾槽铣刀和齿槽铣刀等。
