铣床附件：平口钳、分度头、工作台及立铣头
【摘要】：铣床的附件主要包括平口钳、万能分度头、回转工作台及万能立铣头等。万能分度头在铣削完一个平面或沟槽后,通过分度头将工件转过一定的角度,再铣削下一个平面或沟槽,该过程称为分度。回转工作台常用于圆弧槽或非整圆弧面的铣削加工,也可用于零件的分度工作。图3.7回转工作台1—回转台;2—离合器手柄;3—传动轴;4—挡铁;5—偏心环;6—手轮万能立铣头如图3.8所示,万能立铣头的作用是配合卧式铣床进行加工。
铣床的附件主要包括平口钳、万能分度头、回转工作台及万能立铣头等。
(1)平口钳
平口钳是铣削加工中装夹形状较规则零件的最常用工具。其结构简单,夹紧可靠。装夹工件时,先校正平口钳及工件在工作台上的位置,再固定平口钳并夹紧工件。
(2)万能分度头
在铣削完一个平面或沟槽后,通过分度头将工件转过一定的角度,再铣削下一个平面或沟槽,该过程称为分度。万能分度头是一种用来进行分度的专用装置。利用万能分度头可将回转体工件的圆周作任意角度的分度,以便铣削四方、六方、齿槽及花键槽等工件。
万能分度头如图3.6所示。其主轴前端锥孔可安装顶尖,主轴外部有螺纹,可安装卡盘或拨盘,用来装夹工件。主轴可随转动体在垂直平面内向上90°或向下10°范围内的转动,以便铣削斜面或垂直面。分度头侧面配有分度盘,在分度盘不同直径的圆周上有不同数量的等分孔,以便进行分度。
图3.6 万能分度头
1—手柄;2—分度盘;3—顶尖;4—主轴;5—转动体;6—底座;7—挂轮轴
(3)回转工作台
回转工作台如图3.7所示。其内部有一套蜗杆传动轴,手轮与蜗杆轴联接,转台与蜗轮联接。转台周围有0°～360°的刻度,可用来观察和确定转台的位置。转台中间的孔可用来装夹心轴,用于找正和方便地确定工件的回转中心。工作时,将工件装夹于转台上,转动手轮,使转台和工件转过相应的角度,即可进行铣削加工。
回转工作台常用于圆弧槽或非整圆弧面的铣削加工,也可用于零件的分度工作。
图3.7 回转工作台
1—回转台;2—离合器手柄;3—传动轴;4—挡铁;5—偏心环;6—手轮
(4)万能立铣头

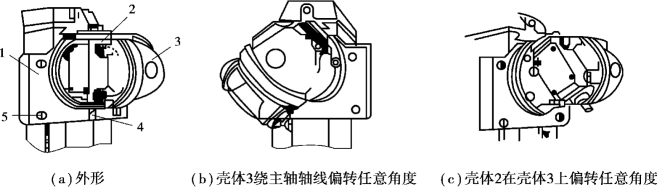

如图3.8所示,万能立铣头的作用是配合卧式铣床进行加工。万能立铣头的壳体2和壳体3可绕不同的轴线任意偏转。因此,在卧式铣床上加装一个万能立铣头,铣头的主轴可在相互垂直的两个平面内旋转,不仅能进行立铣和卧铣,还可在一次装夹中进行任意角度平面的铣削。
图3.8 万能立铣头
1—底座;2,3—壳体;4—立铣刀;5—螺栓
