卧式万能升降台铣床的工作原理与主要部件介绍

2023-06-27 理论教育版权反馈

【摘要】：卧式万能升降台铣床的工作台还可在水平面内回转一定的角度,以适应不同铣削的需要。如图3.3所示为X6132型卧式万能升降台铣床。图3.3X6132型卧式万能升降台铣床1—床身;2—主轴;3—刀杆;4—横梁;5—吊架;6—纵向工作台;7—转台;8—横向工作台;9—升降台;10—底座;11—电动机X6132铣床的主要部件及其功能如下:床身床身是铣床的主体,用来安装、支承和联接铣床的其他部件。

铣床有许多种类,常用的有卧式万能升降铣床、卧式升降台铣床、立式铣床及龙门铣床等。其中,卧式铣床在生产中应用较普遍。

卧式铣床的主轴与工作台面平行,铣刀安装在与主轴相联的刀杆上,铣刀的旋转运动是主运动。工件安装并固定在工作台上,工作台可沿纵向、横向和垂直3个方向作进给运动。卧式万能升降台铣床的工作台还可在水平面内回转一定的角度,以适应不同铣削的需要。

如图3.3所示为X6132型卧式万能升降台铣床。

pagenumber_ebook=68,pagenumber_book=63

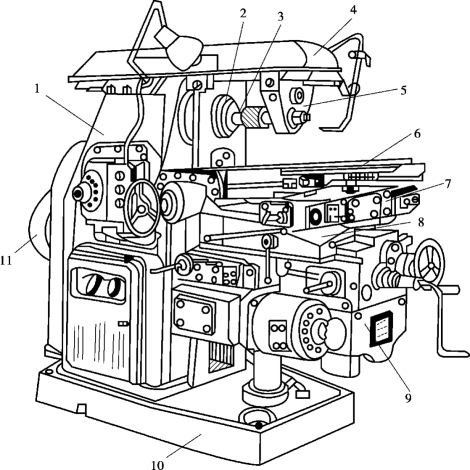

图3.3　X6132型卧式万能升降台铣床

1—床身;2—主轴;3—刀杆;4—横梁;5—吊架;6—纵向工作台;7—转台;8—横向工作台;9—升降台;10—底座;11—电动机

X6132铣床的主要部件及其功能如下:

(1)床身

床身是铣床的主体,用来安装、支承和联接铣床的其他部件。其顶部有水平导轨供横梁移动,床身外侧有垂直导轨供升降台上下移动。床身内装有主轴、变速机构、润滑油泵及电动机等部件。

(2)横梁和吊架

横梁安装在床身的顶部,可沿顶部导轨作横向移动。横梁上装有吊架,用于支承刀杆的外端,以增加刀杆的刚性。横梁向外伸出的长度可随意调整,以适应各种规格刀杆的安装。

(3)主轴

主轴是前端带有锥孔的空心轴。其锥度一般是7∶24。刀杆安装在主轴锥孔中,并随主轴一起旋转。

(4)主轴变速机构

主轴变速机构的作用是将电动机传来的转速,通过齿轮变速机构变换成若干种(常见18种)不同的转速,并传递给主轴。

(5)纵向工作台

纵向工作台用于安装夹具和工件,并带动工件作纵向移动。该工作台上有T形槽,用于安装螺栓,以便于固定夹具和工件;其下面有丝杠螺母副装置,通过它可选择手动或机动纵向进给。

(6)横向工作台

横向工作台位于纵向工作台与升降工作台之间,可沿升降台上面的导轨作横向移动,用于带动工件作横向进给运动。

(7)回转盘

回转盘位于纵向工作台和横向工作台之间,可使纵向工作台顺时针或逆时针回转45°,用于铣削螺旋槽工件。

(8)升降台

升降台安装在床身的垂直导轨上,内部装有电机、变速机构和操纵机构等。升降台主要用于支承工作台,并带动工作台作上下移动。

(9)进给变速机构

进给变速机构安装在升降台内。其作用是将进给电动机的额定转速通过齿轮变速成若干种(常见18种)转速并传递给进给机构,使工作台以各种不同速度移动,以完成铣削加工。

(10)底座

底座是铣床的支承部件。升降台丝杠的螺母也安装在底座上,其内腔通常用来装盛切削液。
