1.实训目的
①掌握偏心零件的车削方法。
②了解偏心零件的装夹方法,会车削偏心零件。
2.实训内容
车削如图2.57所示的偏心零件。
图2.57 偏心零件
(1)准备工作

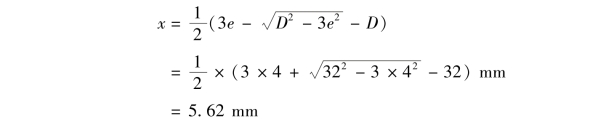

1)计算偏心垫片的厚度
偏心垫片的厚度可计算为
2)车削偏心块
按计算出的垫片厚度,选择一定硬度的材料,加工偏心块。
3)装夹工件
在三爪自定心卡盘上任一卡爪中垫好垫片,使工件与垫片接触并夹紧。
4)检查偏心与车床主轴同轴
如图2.58所示,用百分表在圆周上测量,缓慢转动工件,观察百分表指针跳动量是否为8mm;用划线盘找正外圆侧母线与车床主轴平行,如图2.59所示。
图2.58 用百分表检查偏心距
图2.59 用划线盘找正侧母线
5)试切检查
试切,如果偏心距超出允差范围,应重新调整垫片厚度;垫片修正值K=1.5Δe,其中,Δe为名义偏心距与实测偏心距的差值。
6)车刀刃磨
与一般车刀刃磨相同,对硬质合金车刀,应保证-10°~-5°的刃倾角。
7)车刀的装夹
刀头伸出刀架部分的长度一般为1.5倍刀杆厚度。
(2)车削步骤及要领
①将刀具远离工件表面,用手转动卡盘,检查刀具与工件是否干涉。
②粗、精车外圆尺寸至,长15mm;开车后逐渐进刀,在开始车削时主轴转速应取100r/min,切削速度和进给量要尽量小;待工件车圆后,再加大切削用量。
③外圆倒角1mm×45°。
检验:工件偏心距尺寸精度相当公差等级IT9,偏心轴线对基准轴线平行度不大于0.04mm/100mm,偏心外圆表面粗糙度Ra1.6μm。
(3)车削注意事项
①此法只适用于精度不高、偏心距在10mm以下的小偏心零件。
②垫块与卡爪接触的一面,要制成圆弧面。
③垫块材料要淬火处理。
④为避免夹伤已加工表面,应加铜片或细砂布加以保护。
⑤装夹时,工件外圆轴线容易歪斜,影响加工质量。
⑥垫片厚度H除与工件外形直径、偏心距的大小有关外,还与三爪自定心卡盘卡爪的圆弧大小、垫片材料的软硬及夹紧后的变形等因素有关。
