1.实训目的

①掌握成形面的车削方法。

②了解成形车刀刃磨及工件装夹的方法。

2.实训内容

用双手控制法车削如图2.56所示的单球手柄。

pagenumber_ebook=60,pagenumber_book=55

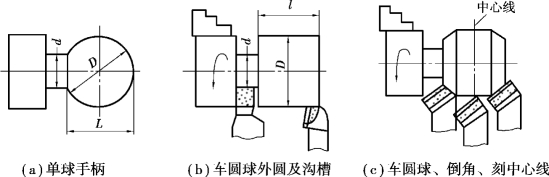

图2.56　单球手柄的车削方法

(1)准备工作

①刃磨车刀,要求车刀的主切削刃呈圆弧形。

②三爪自定心卡盘夹持工件。

(2)车削步骤

①按圆球直径和长度车出两极外圆,均留0.3～0.5mm余量,如图2.56(b)所示。

②确定圆球的中心位置。车圆球前,用钢直尺量出圆球中心,并用车刀刻线痕,如图2.56(c)所示。

③圆球部位倒角。用45°车刀先在圆球的两端倒角,以减少加工余量,如图2.56(c)所示。

④粗车右半球。车刀进至离右半球中心线4～5mm接触外圆后,用双手同时移动中、小滑板,中滑板开始进给时要慢,再逐渐加快;小滑板相反;双手动作要协调一致;最后一刀离球面中心位置约1.5mm。

⑤粗车左半球。方法同右半球,同时球柄部与球面连接处要用切断刀清根。

⑥精车球面。提高主轴转速,适当放慢手动进给速度;车削时,仍由球心两半球进行,最后一刀的起点应从球心的中心线痕处开始进给。

(3)表面抛光

1)用锉刀修整球形面

选用切削速度15～20mm/min,用平板锉或半圆锉沿弧面锉削。左手握住锉刀柄,右手扶住锉刀前端进行锉削,锉刀向前时施加压力,返回时不加压力,推锉速度控制在30次/min左右。边锉边修整,用粉笔在形面凸出部位作记号,然后修正,直至与样板相吻合为止。用半圆锉加工球柄与圆球面的连接处。

2)用砂面抛光成形面

用粗砂面擦去锉削痕迹,最后用细砂布抛光。抛光时,把砂布垫在锉刀下面,用类似锉削的方法抛光;或用双手捏住砂布条的两端,在成形面上均匀移动,完成抛光。
