1.实训目的

①熟悉车床的结构。

②熟悉车床上各个按钮及手柄的作用。

③掌握车床的基本操作方法。

2.实训内容

(1)操作车床时的站立位置

将拖板移至床身中央部位,操作纵向进给手轮时,站在如图2.19(a)所示的前面中央位置;操作横向进给手柄和小拖板操作手柄时,站在如图2.19(b)所示床鞍的稍右侧。

pagenumber_ebook=42,pagenumber_book=37

图2.19　操作手柄时的站立位置

(2)主轴变速操作

如图2.20所示,操作1,3,5手柄,使主轴得到24级正转转速。如果手柄拨动出现卡顿现象,可用手转动主轴一定角度后再拨动。

(3)主轴的启动、停止操作

如图2.21所示,手柄在中央是停止位置,手柄向上抬起为正转,手柄向下为反转。如果主轴需要换向,应先停止主轴,再操作手柄。

pagenumber_ebook=42,pagenumber_book=37

图2.20　主轴变速操作手柄

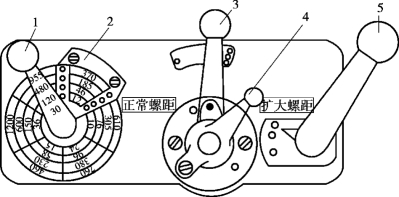

1—操作手柄;2—扇形框;3—变速操作手柄;4—正常及扩大螺距手柄;5—双动操作

pagenumber_ebook=42,pagenumber_book=37

图2.21　主轴的启动、停止

(4)自动进给速度变换操作

如图2.22所示,操作进给速度转换手柄A,B,C,可实现纵向、横向自动进给。

(5)自动进给离合操作

如图2.23所示,变换纵向、横向进给方向,操作进给方向转换手柄。

pagenumber_ebook=43,pagenumber_book=38

图2.22　进给箱自动进给速度变换手柄

pagenumber_ebook=43,pagenumber_book=38

图2.23　进给方向转换手柄

(6)尾座的操作

手动方式移动尾座,操作时不要用力过猛,特别是尾座接近拖板时,用力要适当,以免碰撞。为了将尾座固定于床身,可操作尾座的固定螺母;尾座套筒的轴向移动,可在松开尾座套筒的锁紧手柄后,操作后部的圆手轮进行;当尾座套筒要安装钻头、顶尖等工具时,工具柄和尾座套筒的锥孔应擦净,对准套筒中心位置小心地放入。
