车床的种类、结构与用途
【摘要】：车削加工中使用的机床,称为车床。车床的种类、规格较多,主要有普通车床、转塔车床、六角车床、立式车床、半自动及自动车床、仪表车床、数控车床等。车工实训中广泛使用的是普通卧式车床,如图2.1所示。车床结构及各组成部分的作用1)床身床身是用来支承车床的基础部分,并联接各主要部件。图2.2普通车床工艺范围
车削加工中使用的机床,称为车床。车床的种类、规格较多,主要有普通车床、转塔车床、六角车床、立式车床、半自动及自动车床、仪表车床、数控车床等。车工实训中广泛使用的是普通卧式车床,如图2.1所示。
(1)车床结构及各组成部分的作用
1)床身
床身是用来支承车床的基础部分,并联接各主要部件。床身上有供刀架和尾架移动用的两条相互平行的纵向导轨。床身由床脚支承并固定在地基上。
2)主轴变速箱
主轴变速箱的作用是安装主轴及主轴变速机构。变速箱内有变速齿轮,可改变主轴转速。通过操作变速机构,可使主轴获得各挡转速。主轴旋转带动工件旋转,同时通过传动齿轮带动挂轮旋转,将运动传至进给箱。
3)进给箱
利用内部齿轮机构,按所需进给量或螺距进行调整,把主轴的旋转运动传给光杆或丝杠以得到不同的进给速度或切削不同螺距的螺纹。

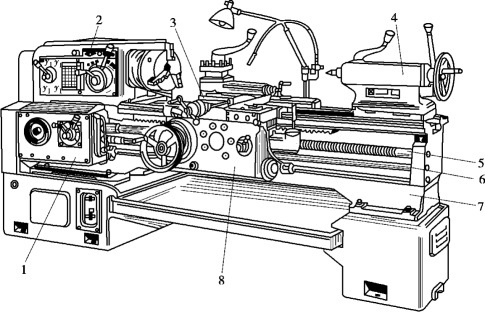

图2.1 CA6140型卧式车床外形图
1—进给箱;2—主轴变速箱;3—刀架;4—尾架;5—丝杠;6—光杆;7—床身;8—溜板箱
4)溜板箱
通过箱内的齿轮变换,将光杆传来的旋转运动转变为车刀的纵向或横向直线运动,也可操作对开螺母,使丝杠带动车刀作纵向进给运动,以便车削螺纹。
5)刀架
刀架是用来安装车刀,并使其作纵向、横向或斜向进给运动的部件,如图2.1所示。
6)尾架
尾架用来支承或安装孔类加工刀具等,其位置可沿床身导轨调节。
(2)工艺内容
在车床上能完成的工艺内容如图2.2所示。
图2.2 普通车床工艺范围
