比亚迪E5网关控制器的检测方法

2023-06-27 理论教育版权反馈

【摘要】：5.比亚迪E5的BMS的主要功能是：接收电池信息采集器、直流漏电传感器、车载充电机、VTOG等控制器传递的数据和信息，接收碰撞传感器、互锁信息等传感器的信号，控制接触器的吸合与断开、车载充电机的充放电及VTOG的功率。

网关控制器插接件G19的　16号端子为常电，12号端子为IG1电，24号端子为双路电，11号端子为搭铁。

断开插接件可以检查网关供电及搭铁线电阻，操作步骤为：

（1）断开低压蓄电池负极；

（2）断开网关控制器G19连接器；

（3）连接低压蓄电池负极；

（4）测量线束端供电电压和搭铁线电阻。供电电压的测量位置、测量条件和标准值见表1-1-1，搭铁线电阻的测量位置、测量条件和标准值见表1-1-2。

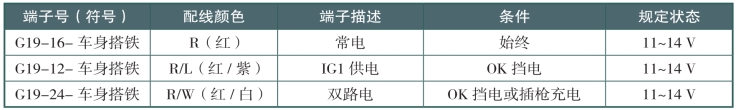

表1-1-1　供电电压的标准值及测量条件

pagenumber_ebook=17,pagenumber_book=9

表1-1-2　搭铁线电阻的标准值及测量条件

pagenumber_ebook=17,pagenumber_book=9

知识小结

1.整车控制系统通常由多个控制单元、传感器、控制器及CAN组成。

2.比亚迪E5整车控制系统设有整车控制器，整车控制功能由若干个ECU协同完成，主要包括网关、VTOG、低压BMS、主控制器、车载终端等。

3.比亚迪E5高压电控总成安装在车辆前舱内，内部集成VTOG、高压配电和漏电传感器、车载充电器（安装在高压电控总成背面）、DC/DC变换器等。

4.网关控制器主要有以下3个功能：报文路由、信号路由和网络管理。

5.比亚迪E5的BMS的主要功能是：接收电池信息采集器、直流漏电传感器、车载充电机、VTOG等控制器传递的数据和信息，接收碰撞传感器、互锁信息等传感器的信号，控制接触器的吸合与断开、车载充电机的充放电及VTOG的功率。
