【摘要】：红外热像检测系统装在一辆卡车上,车篷上装扫描系统,监视器装于车内,通过仪表盘遥控。该公司采用红外检测技术,允许厂家进行在线检测,由于能及早发现隐患,及时采取相应措施,每年大约为用户节省15万h停机时间。各国对红外检测的论述很多,如“电力红外检测可以从发电厂到用户这一整个的系统进行”。

1.美国

在工业上长期得到运用的红外热成像技术现已在制造业以外有了越来越多的用武之地,美国红外诊断服务公司遍布全国,对各行业的设备进行故障诊断,节能检测、无损探伤,核电站安全检测及建筑物的保温、检漏等工作,其应用起步是始自电力设备诊断,下面用一实例说明应用现状。

马里兰州的巴尔的摩煤气电力公司使用一套车载的红外检测系统,监视马里兰公用事业公司大约64103km 供电线线路和175个变电站,它的用户超过100多万家。

红外热像检测系统装在一辆卡车上,车篷上装扫描系统,监视器装于车内,通过仪表盘遥控。检测时,使用两组不同的透镜取远近两处的目标图像,操作者发现异常情况需立即修理或有必要进一步检查时,则立即捕捉该图像,直接在卡车上打印;为确定疑点的位置,将热图像和一张一次成像照片由专人送往该公司的主管人员,当有紧急情况时,通过电话或无线电联系。卡车备有电源以驱动操作系统、监视器、打印机、遮阳篷和汽车盘,使大部分操作都在卡车上进行,对于只能步行才能到达的目标,才到卡车外面操作。

他们利用该装置除了车载巡检输电线路和每两年检查一次变电设备外,还要装到直升机上寻找输煤管道上的过热部位,以便及时采取措施,节省大量煤炭。

该公司采用红外检测技术,允许厂家进行在线检测,由于能及早发现隐患,及时采取相应措施,每年大约为用户节省15万h停机时间。热像巡检每年要递交400～500份报告,包括要求修理和深入调查两种情况。

2.意大利

意大利米兰区自引入红外热像检测后,每两年对主要变电站检测一次所有的元部件,使过热部件的数量呈显著下降趋势,如从1970～1975年共检23.7万个,其中有2500 个比正常温度高30℃或30℃以上,约占1%的设备在故障状态下,而到1975～1978年间,该故障率已下降为0.5%。

3.比利时

比利时首都设红外检测总部,下设6个地方部门,检测内容包括各个方面,但80%的工作量在电力设备方面,其最主要的目标之一就是减少运行费用,他们认为一天热像检测可代替两周的维修量。

该国三个电力公司定期由红外检测服务部门对变电站检测,效果明显,其设备故障率从1971年的2.35%下降到1977 年的0.24%,如图12-1所示。

pagenumber_ebook=996,pagenumber_book=986

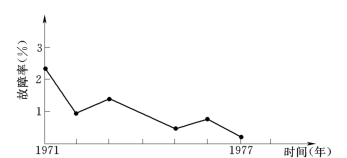

图12-1　设备故障率下降曲线

4.瑞典

瑞典电力部用热像检测变电站最早始自1965年,每年对所有变电站检测一次,为避免停电,对主要目标采用红外连续监测的方式。

5.英国

英国中央电力公司 (CEGB)用车载和机载热像设备进行电力设备的检测,取得显著成效,有关技术人员说:“我们的目标是以最可能低的费用生产电力,而热像帮助我们达到这个目标”,“扫寻潜在问题并在实际故障发生前进行维修,对电力公司是最宝贵的”。

6.其他

世界其他各国情况简介如下:法国于1976年开始采用热像诊断,认为它是一个有效的故障诊断武器,它成立一个专门机构以保证工业生产的安全与经济,其主要的检测手段是红外测温;巴西在1979年已有25台热像仪用于变电设备的检测。各国对红外检测的论述很多,如“电力红外检测可以从发电厂到用户这一整个的系统进行”。“今天的热像图可以显示明天的电气问题”。

“今天热像显示定位一个‘小故障’,明天就能变成一个‘大灾难’。在不重要的、小的缺陷故障转变成大规模维修问题以前很长时间,热图就可迅速地、显而易见地、准确地指出问题所在”。

“热像检测提供了一个预防潜在电气故障有效而安全的方法”。
