求出网格电压后就可以知道接地网内的电位梯度。当电位梯度超过允许值时,可采用下列措施进行均压:

(1)采用方孔接地网。实例表明,方孔接地网是提高变电所接地网均压效果的有效措施。根据有关文献介绍,某变电所接地网将长孔网改成方孔网后,均压带总条数虽然达到29根(＞24根),而其电位比长孔网的电位下降幅度普遍超过30%。所以建议以后新设计变电所接地网时,应优先采用方孔型接地网。

(2)采用不等间距接地网。它是近年来我国发电厂、变电所接地网设计中所采用的一项新技术。它在技术上解决了工频电压均压问题,在经济上可以大量节省钢材,是符合我国国情、安全可靠、经济合理的接地网布置方式。其具体做法是,将均压导体的间隔距离从地网边缘到中部按一定的规律增加,其规律为

式中 Lik——第i段导体的长度;

L——地网一边的长度;

Sik——第i段导体长Lik占边长L 的百分数;

k——导体的分段数,如图9-4所示。

pagenumber_ebook=771,pagenumber_book=761

图9-3　网格间距对网格电压的影响

表9-2　科奇试验地网的有关参数

pagenumber_ebook=771,pagenumber_book=761

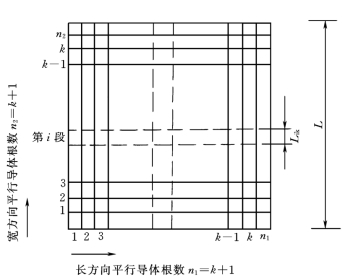

图9-4　不等间距接地网

表9-3列出了6个变电所接地网采用不同间距布置的技术经济比较结果。

由表9-3可见,在等间距布置和不等间距布置的最大网孔电压基本相同的情况下,后者比前者节约钢材47%～90%。接地网面积越大,布置的导体根数越多,节约的钢材用量也越多。反之,在同样钢材用量下,按不等间距布置的接地网,其最大网孔电压要较等间距布置时的最大网孔电压低46.5%及以上,从而提高了接地网的安全水平。

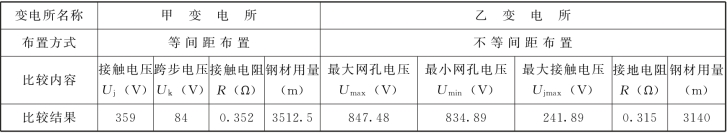

表9-4列出了另两个220kV变电所接地网采用不同间距布置方式时的技术经济比较。

由表9-4 可见,两个自然条件和地网面积(约144m×170m)基本相同的220kV变电所,接地网采用不等间距布置有明显的均压效果,其最大网孔电压与最小网孔电压之差仅为12.59V。目前,我国已将不等间距布置方式这一新技术应用于500kV超高压变电所。

综上所述,为保证接地网的安全运行,宜采用其接地电阻值和网格电压作为安全判据。为使地网电位分布均匀,避免发生由接地网不良引起的事故,设计接地网时应采用方孔接地网或不等间距接地技术,并严格保证施工质量。

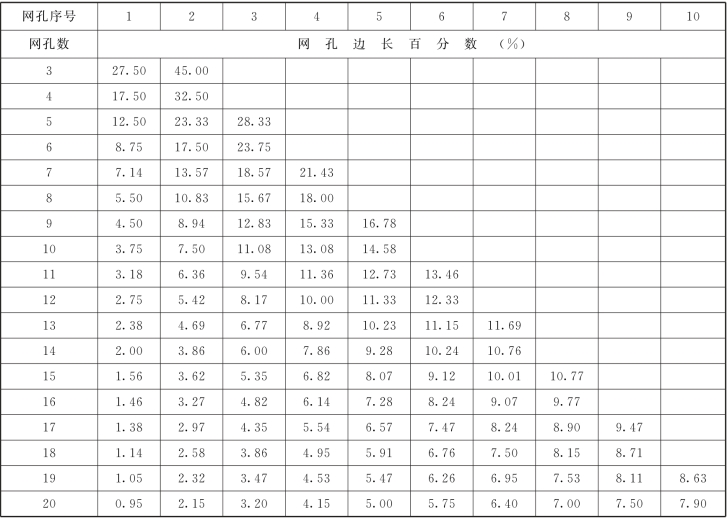

《接地标准》(DL/T 621—1997)推荐的接地网不等间距布置网孔边长为网边长的百分数如表9-5所示。

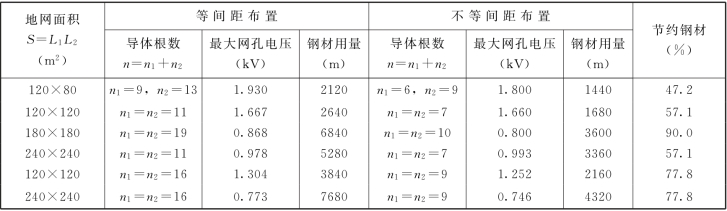

表93　等间距布置和不等间距布置时的技术经济比较

pagenumber_ebook=772,pagenumber_book=762
