网格电压计算方法与关键因素

2023-06-27 理论教育版权反馈

【摘要】：如图9-1所示,网格电压是人体站于或靠近接地网格中心时,在接地网格内可能出现的最不利的接触电压。根据有关文献,网格电压可用下式计算式中 Km——由接地网的电极间隔、导体尺寸、埋设深度、导体数所决定的网格间隔系数,其值如表9-1所示;Ki——网格修正系数,由式求出;IG——最大对地短路电流,A;L——埋设导体的总长度,m;ρ——土壤电阻率,Ω·m。接地网Km、Ki系数的示例如表9-1所示。

如图9-1所示,网格电压是人体站于或靠近接地网格中心时,在接地网格内可能出现的最不利的接触电压。

根据有关文献,网格电压可用下式计算

式中 Km——由接地网的电极间隔、导体尺寸、埋设深度、导体数所决定的网格间隔系数,其值如表9-1所示;

Ki——网格修正系数,由式 (9-11)求出;

IG——最大对地短路电流,A;

L——埋设导体 (包括水平电极和垂直电极)的总长度,m;

ρ——土壤电阻率,Ω·m。

接地网Km、Ki系数的示例如表9-1所示。

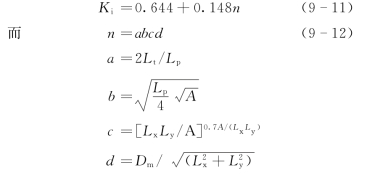

当采用萨珀尔 (Thaper)提出的简易算法时,网格修正系数Ki可用式 (9-8)求出

pagenumber_ebook=769,pagenumber_book=759

式中 Lt——平行导体全长,m;

Lp——电极周长,m;

A——电极 (网)面积,m2;

Lx——x方向电极长度的最大值,m;

Ly——y方向电极长度的最大值,m;

Dm——电极上两点间距离的最大值,m。

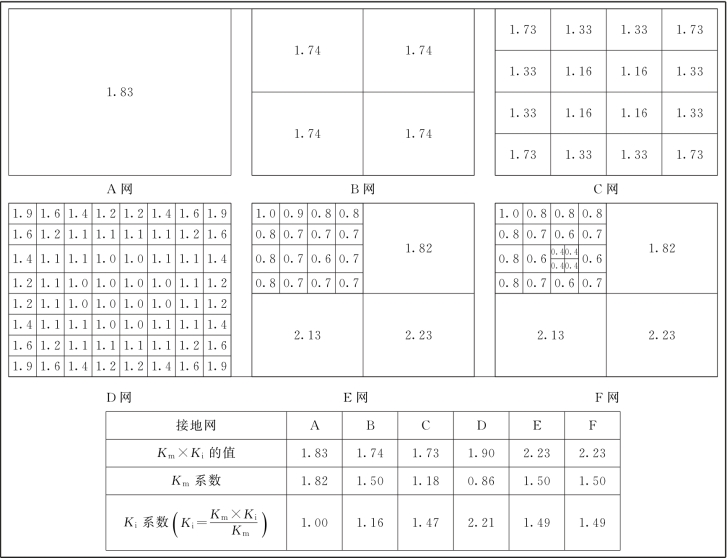

表9-1　接地网Km、Ki系数的示例

pagenumber_ebook=770,pagenumber_book=760

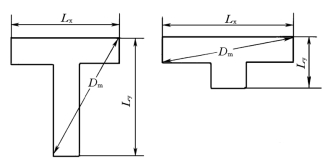

图9-2给出了Lx、Ly和Dm的示意图,Lt、Lp及A 也不难由图9-2中求出。

pagenumber_ebook=770,pagenumber_book=760

图9-2　Lx、Ly和Dm示意图

将以上各数代入式 (9-10),即可求出接地网的网格电压。

图9-3是科奇 (Koch)对各种接地网的形状经过试验以接地网总电位升的百分数表示的接地网和各网格中心之间的电位差。图中的数字系网格电压占接地网总电位升 (IR)的百分数,接地网有关参数如表9-2所示。
