真空断路器分闸线圈烧毁的处理方法及定期巡视建议
【摘要】：(二) 处理方法表6-18 给出真空断路器故障判断和处理方法、供参考。为给故障诊断和分析提供依据,真空断路器投入运行后应进行定期巡视检查,有人值班的变电所或发电厂厂用真空断路器每天当班巡视不少于1次,无人值守的变电所,可根据具体情况确定,通常每旬不少于1次。
(一) 原因
理论分析表明,在吸合与分闸过程中,线圈只是瞬时通电,线圈通电时产生的热量不足以引起温度上升,即使连续多次分、合闸也不至于发生烧毁线圈现象。但现场曾多次发生分闸线圈烧毁事故,其原因大都是由于辅助触头接触不良或分闸线圈吸合过程中衔铁动作中途受阻、机械卡滞等原因引起线圈长时间通电且没有完成分闸操作所致。通常的处理方法是更换辅助开关、调整分闸与合闸机械传动部件或者是打磨辅助触头。有时合理调整辅助开关安装位置、调节操作连杆对辅助开关的压力和行程,也能使其接触良好。
(二) 处理方法
表6-18 给出真空断路器故障判断和处理方法、供参考。
为给故障诊断和分析提供依据,真空断路器投入运行后应进行定期巡视检查,有人值班的变电所或发电厂厂用真空断路器每天当班巡视不少于1次,无人值守的变电所,可根据具体情况确定,通常每旬不少于1次。巡视检查项目如下:
(1)分、合指示器指示是否正确,其指示应与当时实际运行工况相符。
(2)支持绝缘子有无裂痕、损伤,表面是否光洁。
(3)真空灭弧室有无异常 (包括有无异常声响),如果是玻璃外壳可观察屏蔽罩的颜色有无明显变化。
(4)金属框架或底座有无严重锈蚀和变形。
(5)可观察部位的连接螺栓有无松动、轴销有无脱落或变形。
(6)接地是否良好。
(7)引线接触部位或有示温蜡片的部位有无过热现象,引线弛度是否适中。

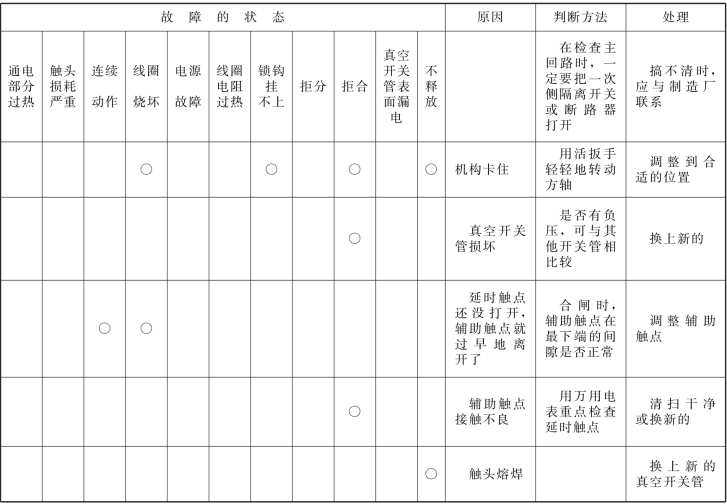

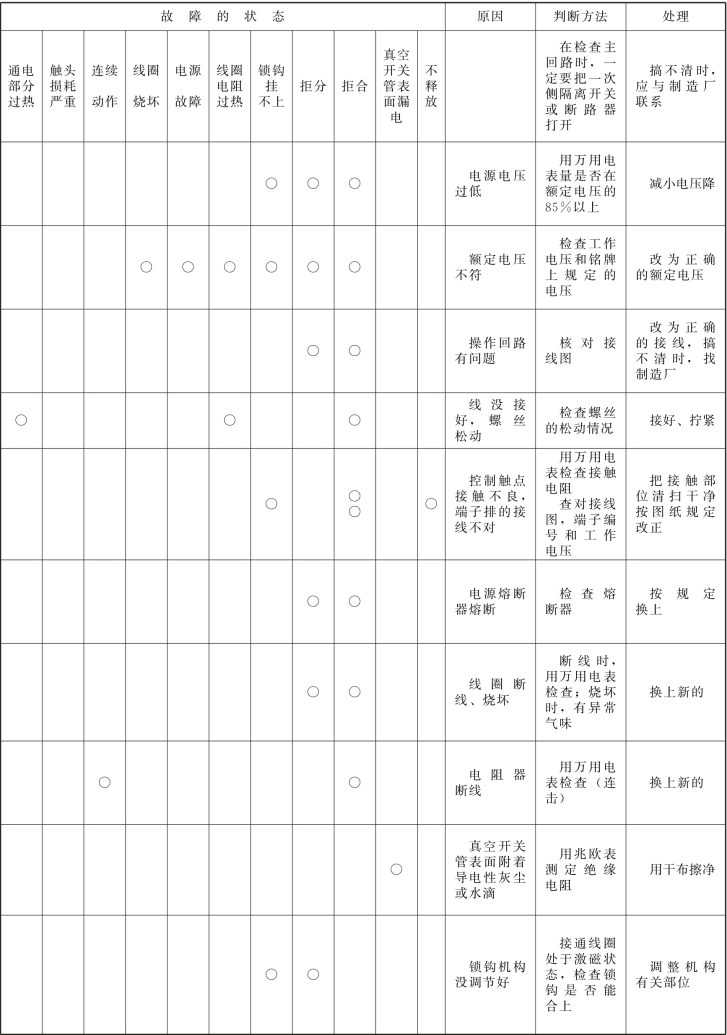

表6-18 故障的判断和处理方法
续表
注 ○—原因。
