解析SF6断路器无信号自分现象的原因与解决方法
【摘要】：例如,某大型水电厂,在1987～1997年期间,500kV开关站的SF6断路器共发生17次无信号自分。再如,某换流站5061SF6断路器,在进行修复、调试期间,3天内发生5次无信号自分。究其原因是分闸线圈上的最低动作电压过低,在变电站的强电磁场干扰下出现了无信号自分现象。自1998 年6 月改造投运以来,至今未出现无信号自分现象。表6-13SF6断路器本体的常见故障及其处理方法续表
1.原因
现场运行经验表明,无信号自分现象较为普遍。例如,某大型水电厂,在1987～1997年期间,500kV开关站的SF6断路器共发生17次无信号自分。再如,某换流站5061SF6断路器,在进行修复、调试期间,3天内发生5次无信号自分。究其原因是分闸线圈上的最低动作电压过低,在变电站的强电磁场干扰下出现了无信号自分现象。简要分析如下。
某些SF6断路器的液压机构的分闸回路是线圈串有电阻,如平顶山高压开关厂生产的LW6—500型SF6断路器,直流操作电源是110V,分闸回路为分闸线圈 (18Ω)外串32Ω 电阻。一般认为最低动作电压为分闸回路 (包括串联电阻)全电压,如果最低动作电压为30%UN时,分闸线圈两端的动作电压仅为11.88V,显然难以满足抗干扰的需要。在强电磁场干扰下会发生无信号自分。
2.处理方法
(1)适当提高分闸线圈的电阻值。对于分闸回路串有电阻的SF6断路器,在满足《规程》的动作特性要求条件下,适当提高分闸线圈的电阻值,使分闸线圈两端的最低动作电压尽量接近30%UN,分闸回路 (包括串联电阻)两端的最低动作电压应大于30%UN,小于65%UN,这样在满足分闸回路的通流能力要求和其他断路器动作特性要求的情况下,分闸线圈的最低动作电压将大大提高,既满足了《规程》的要求,抗干扰能力也得到加强。
(2)改换线圈。理论分析表明,改换线圈可以提高分闸线圈的电阻值,从而提高分闸线圈上的最低动作电压。例如上述换流站,将分闸线圈的规格由线径0.35mm、1000匝、18Ω 线圈,外串32Ω 电阻改换为线径0.31mm、1300匝、30Ω 线圈,外串30Ω 电阻。收到良好效果。自1998 年6 月改造投运以来,至今未出现无信号自分现象。
SF6断路器本体的常见故障及其处理方法如表6-13所示。

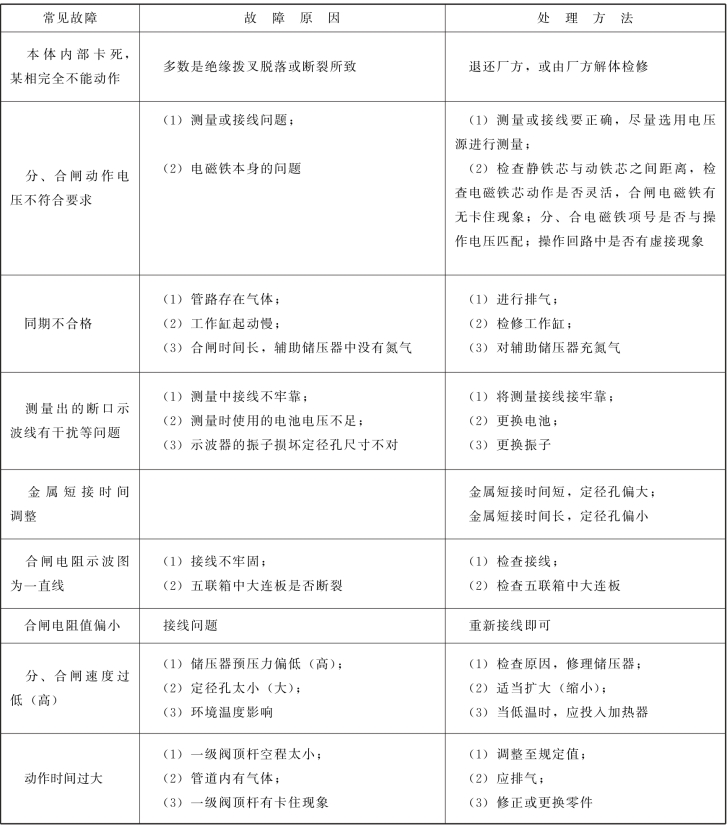

表6-13 SF6断路器本体的常见故障及其处理方法

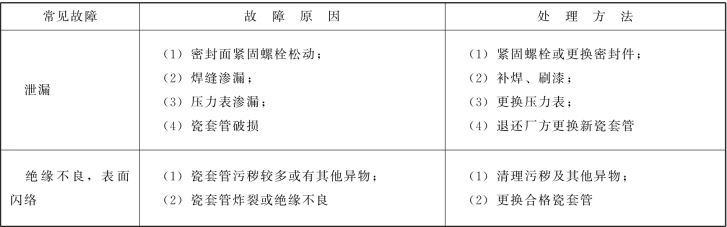

续表
