【摘要】：实践证明,采用阻燃型电缆或耐火型电缆是电缆防火的有效措施之一。因此,在电力部制订的《火电厂电缆防火措施》中要求,设计时应考虑通过竖井进入控制室电缆夹层的电缆数量不宜过多,应尽可能地减小竖井的开孔尺寸,以方便封堵。DMT—J2嵌塞型填料可广泛用于金属、塑料管的密封及地下建筑、高层建筑电缆贯穿部位的密封、防火和阻燃。

(一) 采用阻燃型电缆或耐火型电缆

阻燃型电缆是指着火后具有不延燃或能自熄的电缆。耐火型电缆是指电缆在一定时间 (如0.5～3h)和高温 (如750～1000℃)作用下,绝缘不致完全烧坏并能继续通电的电缆。实践证明,采用阻燃型电缆或耐火型电缆是电缆防火的有效措施之一。所以在原电力部制订的《火电厂电缆防火措施》中要求,新建或扩建的300MW 及以上机组应采用满足国际GB 12666.5—90A 类成束燃烧试验条件的阻燃型电缆;对于重要回路,如直流油泵、消防水泵及蓄电池直流电源线路等,采用满足国标GB 12666.6—90A 类耐火强度试验条件的耐火型电缆,阻止火灾蔓延。

近几年来,我国已能生产达到IEC和国标要求的阻燃型、耐火型电缆,如沈阳电缆厂生产的XLPE绝缘无卤低烟阻燃及耐火电缆。阻燃型电缆的价格比同类普通电缆高10%左右,耐火型电缆约高50%左右。

(二) 单元机组应有单独的电缆通道

在部标《发电厂、变电所电缆选择与敷设设计规程》(SDJ26—89)中规定,200MW 及以上机组,主厂房内每条电缆通道容纳的电缆回路,应不超过1台机组的电缆。当不能完全实现时,应采取耐火分隔方式。对公用重要回路的非耐火型电缆,宜布置在两个互相独立或有耐火分隔的通道中,也可对其中一回路电缆作耐火处理。为防止电缆火灾事故扩大,今后新设计的电厂应严格按上述规定进行设计。

(三) 提高电缆敷设和电缆防火封堵质量

电缆竖井和电缆孔洞的封堵,对于防止电缆火灾蔓延起着十分重要的作用。因此,在电力部制订的《火电厂电缆防火措施》中要求,设计时应考虑通过竖井进入控制室电缆夹层的电缆数量不宜过多,应尽可能地减小竖井的开孔尺寸,以方便封堵。对运行单位,电缆孔洞和竖井的严密封堵是当务之急,要求对封堵不严或未进行封堵的应立即完成封堵。

封堵填料有7551—Ⅱ型发泡型电缆密封填料、DMT 灌注型电缆耐燃密封填料、DMT—J2嵌塞型填料和DFD—Ⅱ型电缆防火堵料等。

7551—Ⅱ型填料的特点是物料渗透性强,发泡时涨力大,密封性能好,尤其对根数较多的成束电缆穿过墙壁的填料盒或电缆洞时具有优良的水密封性能。成型后的填料质轻,阻燃性好,填料固化成型时间短,可拆性好。

DMT 灌注型电缆耐燃密封填料是用于舰船电缆密封装置中阻火防火的密封填料,也可用作建筑物或电力部门电缆穿孔处的密封填料。该填料灌注方便,硬化后硬度适中,具有弹性,有极其良好的水密性能。

DMT—J2嵌塞型填料可广泛用于金属、塑料管的密封及地下建筑、高层建筑电缆贯穿部位的密封、防火和阻燃。

DFD—Ⅱ型电缆防火堵料具有良好的阻火堵烟性能,主要用于工矿企业、民用与高层建筑等各种供电系统中堵塞电缆孔洞的裂缝。

对上述封堵填料可根据具体要求选择使用。

(四) 加强低压动力电缆的技术管理

由上所述,低压动力电缆故障击穿着火引起火灾,对电力系统安全运行威胁很大。所以在电力部制订的《火电厂电缆防火措施》中,从设计、运行等方面提出了加强低压动力电缆技术管理的要求,指出在选择电力电缆截面时,应留有适当的裕度。因为《发电厂、变电所电缆选择与敷设设计规程》(SDJ26—89)中仅有单层多根并列的排列系数,而在目前工程设计中,大量采用多层多根并列,因此设计中的排列系数应根据实际情况加以修正。运行单位应重视对380V 低压动力电缆的运行管理,定期巡视检查,认真、及时地进行预防性试验。对低压动力系统的电源线,设计时应适当配备二次保护以利于上下级之间的配合。已运行的低压380V 动力系统应完善电源开关的保护,并与上一级保护相配合。

(五) 重视消防系统的设计和运行管理

目前一般电厂均设有消防 (高位)水箱,作为火灾时紧急备用的消防水。但对消防水箱的设计、运行管理重视不够,例如有的电厂的消防水箱在设计时没有按《火力发电厂生活消防给水和排水设计技术规定》(DLGJ24—91)设计保证消防用,不作他用的技术措施;运行单位对存在的问题也未抓紧解决,使消防水箱长期不能投入使用。

上述技术规定中还要求,消防水泵应保证在火警后5min内开始工作,并在火场断电时仍能正常运转,以利于扑救工作。

今后在消防系统的设计和管理中,应严格执行上述技术规定,对现有的消防系统,不满足技术要求者,应尽快采取措施,使消防系统在发生火灾时真正起到“消防”作用。

(六) 安装火灾预警系统

目前国内有些电厂已经安装了红外光束发射、接收式烟感火灾报警系统。但是,由于在红外光束探测到电缆过热产生烟雾时,实际上电缆早已开始引燃。所以这种装置并不理想。东北电力学院与黑龙江省电力工业局联合研制开发的采用单片微机实现的电缆多点温度在线自动监测及其火灾预警系统可以在电缆发生火灾事故之前预警,将电缆火灾事故消灭在萌芽状态。该系统的基本工作原理是:以检测电缆表皮温度为测量手段,当电缆表皮温度超过所给定的温度整定限值后,即发出报警信号,并能准确地确定电缆发生过热的具体部位,因而能够在很大保护范围内,从根本上消灭电缆事故,防患于未然。

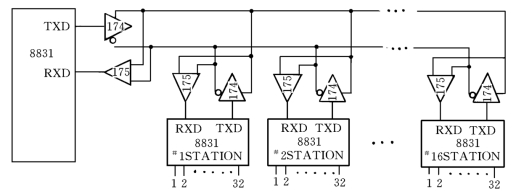

系统的构成如图4-73所示。
