常见故障及处理方法：橡塑绝缘和交联聚乙烯电力电缆
【摘要】：橡塑绝缘电力电缆是指聚氯乙烯绝缘、交联聚乙烯绝缘和乙丙橡皮绝缘电力电缆。应用越来越广泛的是交联聚乙烯绝缘电力电缆。图4-1自容式充油电缆线路工作原理示意图1—重力供油箱;2—压力供油箱;3—终端盒;4—连接接头盒;5—阻止式连接盒;6—电缆由于黏油性纸绝缘电力电缆和交联聚乙烯电力电缆在现场应用最普遍。故本章只介绍这两种电力电缆的常见故障及处理方法。
目前电力系统采用的电缆主要有纸绝缘电力电缆、橡塑绝缘电力电缆和自容式充油电力电缆。
纸绝缘电力电缆主要包括黏性油纸绝缘电力电缆和不滴流油纸绝缘电力电缆。35kV及以下的纸绝缘电力电缆都采用黏性油纸绝缘,导电芯上绕包纸带后,经过干燥,真空干燥,真空下浸渍油。因为浸渍剂黏度很高,故称黏性油纸绝缘。不滴流油纸绝缘电力电缆的特点是,其浸渍剂在浸渍温度下,具有足够低的黏度,以保证充分浸渍,但在电缆工作温度范围内,它不流动,成为塑性固体。在电缆采用一定支撑敷设的情况下,不滴流电力电缆工作在滴点温度下,它的敷设落差几乎不受限制。
橡塑绝缘电力电缆是指聚氯乙烯绝缘、交联聚乙烯绝缘和乙丙橡皮绝缘电力电缆。应用越来越广泛的是交联聚乙烯绝缘电力电缆。
自容式充油电力电缆一般在线芯的中心有一油道,与补充浸油剂的设备 (供油箱等)相连,构成整个电缆系统,如图4-1所示。当电缆温度升高时,浸渍剂膨胀,膨胀出来的浸渍剂经过油道流至供油箱;当电缆温度下降时,浸渍剂收缩,油箱中的浸渍剂又经过油道返回绝缘层以填补空隙。这样既消除了绝缘层中气隙的产生,又防止了在电缆中产生过高的压力。为提高补充浸渍剂速度,防止油流产生过高的油压降过大,浸渍剂一般选用低黏度油,如十二烷基苯等。为了提高绝缘层的击穿强度,防止护套破裂潮气侵入,一般浸渍剂压力均高于大气压。

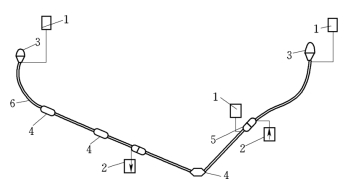

图4-1 自容式充油电缆线路工作原理示意图
1—重力供油箱;2—压力供油箱;3—终端盒;4—连接接头盒;5—阻止式连接盒;6—电缆
由于黏油性纸绝缘电力电缆和交联聚乙烯电力电缆在现场应用最普遍。故本章只介绍这两种电力电缆的常见故障及处理方法。
