防止避雷器爆炸的有效方法
【摘要】：综上所述,可以认为目前用FS—10型避雷器暂时取代FZ—10型避雷器,是防止继续发生爆炸事故的临时措施之一。对10kV避雷器,应满足条件 、,也就是说,10kV避雷器的工频放电电压下限值,主要决定于切断比。为从根本上解决FZ—10型避雷器爆炸问题走出了一条新路。
由于FZ—10型避雷器的SiC 并联电阻不能满足在过电压条件下的热稳定性,而10kV中性点不接地系统出现过电压的几率又较高,因此FZ—10型避雷器爆炸的可能性就会时有发生,所以可以认为带有SiC并联电阻的FZ—10型避雷器,不适于装设在变电站的母线上。也就是,建议将现有变电站母线上运行的FZ—10 型避雷器全部退出运行。那么,10kV配电装置的过电压保护应采取什么措施呢? 建议采用三种办法:
1.暂用FS—10型避雷器取代FZ—10型避雷器
众所周知,发电厂配电所电气设备的内绝缘的冲击试验电压,是和普阀型避雷器的残压相配合的,鉴于FZ—10 型避雷器5k A 下的残压U5kA为45kV,FS—10 型避雷器5k A 下的残压U5kA为50kV,相差较小。
而变电站过电压保护设施是较齐备的,除各级电压的设备都装有避雷器保护外,还装有避雷针,10kV配电线装有大量的FS—10 型避雷器。从实际运行经验来看,不少县内的变电站母线上并未装设FZ—10型避雷器,而装设的FS—10 型避雷器并未发生过因变电设备采用该型避雷器保护,受到过电压的侵害而损坏的事故。
综上所述,可以认为目前用FS—10型避雷器暂时取代FZ—10型避雷器,是防止继续发生爆炸事故的临时措施之一。
2.将FZ—10型避雷器的并联电阻拆除
既然SiC并联电阻是FZ—10型避雷器爆炸的导火索,是否可以设想将FZ—10型避雷器SiC 并联电阻拆除呢? 现探讨如下:
从理论上讲,由于间隙的电极片对地和对高压端盖的杂散电容的存在,将使每个间隙间的电压分布不均匀,造成避雷器整体的工频放电电压,低于单个间隙的工频放电电压算术和。对不带并联电阻的避雷器,为使整个避雷器的工频放电电压满足技术条件的要求,厂家在设计时将计算间隙数的工频放电电压增加15%,火花间隙数ni按下式决定
式中 Ugp——避雷器平均工频放电电压,kV;
Ugd——单个火花间隙工频放电电压,kV。
K=1.15 (原因见上述)。
对FS—10 型避雷器而言,将Ugp=28.5kV;Ugd=3kV代入上式,可得间隙数为11 个。而FS—10型避雷器火花间隙数的确定方法也是如此,只不过为了装设并联电阻方便,而将间隙数取偶数(10个)。
另外,避雷器工频放电电压的下限值,必须同时满足两个条件:
(1)为保证间隙可靠地灭弧,不应小于避雷器的灭弧电压与切断比的乘积。
(2)应保证避雷器在内过电压下不动作。
对10kV避雷器,应满足条件 (1)、(2),也就是说,10kV避雷器的工频放电电压下限值,主要决定于切断比。厂家在设计时取切断比为2,按技术条件要求,只要保证10kV避雷器 (无论是FZ—10型还是FS—10型)工频放电电压的下限不低于26kV,就保证了灭弧性能。即UgFXX≥灭弧电压×切断比=12.7×2=25.4(kV)
至于冲击放电性能是由工频放电电压和冲击系数决定的。单个间隙的冲击系数为1.1左右,完全能满足技术条件的要求。
避雷器装设并联电阻的作用,就是使放电间隙的电压分布均匀,以改善工频和冲击放电特性。我们知道,避雷器间隙的电压分布是否均匀,由间隙之间的电容和间隙的电极片对地或对高压端盖的电容,即所谓电容链决定的。电容量的大小决定于下式
即电容量与介质的相对介电系数成正比,与距离成反比。由于间隙间的介质主要是云母,其相对介电系数εr为7,每对间隙间距离仅1mm 左右,而间隙对地或对高压端盖间介质主要是空气,其相对介电系数εr为1,间隙电极片对地或对端盖的距离,随电极片所处的位置不同而不同,但都远大于间隙间距离。
因10kV避雷器间隙总数不大于11 个,主电容又大于杂散电容很多,故杂散电容对电压分布虽有影响,但远不如对电压等级更高的避雷器影响那么大,所以FS—10 型避雷器没有SiC 并联电阻,各项性能也完全能满足技术条件的要求。
关于杂散电容对间隙串上电压分布影响,可用图3-3表示。
因为电压的不均匀分布,会使灭弧不利和使工频放电电压下降,电压等级越高,间隙数量越多,这个现象越严重。如前所述,对10kV避雷器而言,由于间隙数量少,电压分布的不均匀程度没有那么严重,再加上可以用增加一个间隙的办法,使避雷器满足技术条件的要求。这也正是FS—10型避雷器没有装设并联电阻,也能够大量地用于电力系统中,并发挥着过电压保护作用的原因所在。因此,对于FZ—10型避雷器,也可以设想将SiC并联电阻拆除,用1～2mm 厚树脂绝缘板做成并联电阻形状,固定在原位置,以保证内部火花间隙不错位,能正常工作(必要时也可增加一对间隙)并进行鉴定试验,满足技术条件要求后投入使用。因FZ—10型避雷器加大了阀片直径,提高了续流,若拆除并联电阻后,能满足技术条件要求,定期又可进行工频放电试验(有并联电阻不做),考核工频放电电压值,性能可能会比FS—10型更好一些。

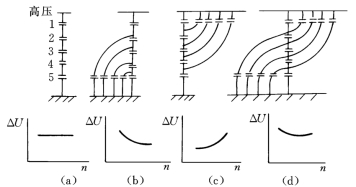

图3-3 杂散电容对间隙电压分布的影响
(a)理想分布;(b)对地杂散电容影响后分布;(c)对端盖杂散电容影响后分布;(d)杂散电容综合影响分布
3.采用有串联间隙的金属氧化物避雷器
随着科技的进步,用金属氧化物避雷器取代碳化硅避雷器,已是大势所趋。但由于中性点不接地系统内过电压持续时间长、倍数高,同样对金属氧化物避雷器有较大的威胁,也是一个值得研究的课题。
据报道,西安电瓷研究所与西安高压电瓷厂等单位协作,集中无间隙金属氧化物避雷器和SiC 避雷器的优点,研制了一种有串联间隙的10kV金属氧化物避雷器,并通过了各项试验和鉴定,已在试运行。为从根本上解决FZ—10型避雷器爆炸问题走出了一条新路。几年来,国内许多单位陆续安装了一批有串联间隙的金属氧化物避雷器,收到良好效果。目前已有3～35kV系列产品。
采用有串联间隙的金属氧化物避雷器的优点如下:
(1)运行电压不直接加在阀片上,不存在无间隙金属氧化物避雷器阀片老化和稳定问题。
(2)通过有串联间隙的金属氧化物避雷器的续流几乎为零,提高了灭弧性能,不像碳化硅避雷器那样间隙要切断工频续流。
(3)提高了阀片的通流能力,并改善了陡波保护特性。
(4)电站型的有串联间隙的金属氧化物避雷器,可以不用并联非线性电阻均压,从而从根本上消除FZ型避雷器因均压电阻过载而发生爆炸的可能。
(5)有串联间隙的金属氧化物避雷器可在大气过电压下可靠动作与灭弧,内过电压下不动作,且其性能与FZ—6～10 基本上相同,但残压较低,约低20%。
(6)有串联间隙的金属氧化物避雷器,其结构简单、零部件较FZ 型少,体积小 (约为FZ—6～10型避雷器的1/5),有利于在开关柜内布置与安装;重量轻 (约为FZ—10型避雷器的1/8),且采用了较成熟的制造工艺,能充分保证其质量的长期稳定性。
根据行业标准《交流有串联间隙金属氧化物避雷器》(ZBK49005—90),有串联间隙的金属氧化物避雷器的电气特性如表3-5所示。其选择方法与普通阀式避雷器相同。在一般情况下,其额定电压应符合下列要求:
(1)110kV及220kV有效接地系统不低于0.8Um。
(2)3kV～10kV和35kV、66kV系统分别不低于1.1Um和Um;3kV及以上具有发电机的系统不低于1.1Um·g,其中Um·g为发电机最高运行电压。
(3)中性点避雷器的额定电压,对3kV～20kV和35kV、66kV系统,分别不低于0.64Um和0.58Um;对3kV～20kV发电机,不低于0.64Um·g。
华南电网某供电局原安装FYS—10型无间隙金属氧化物避雷器,运行不到1年就有27%发生爆炸,后来改装有串联间隙的10kV金属氧化物避雷器,运行中未出现异常现象。截至1992年的统计,华南某省运行的400多只有串联间隙的金属氧化物避雷器未曾发生过异常现象。
现场采用有串联间隙的金属氧化物避雷器也收到良好效果,例如,西北某供电局的一个变电所6kV系统多次出现谐振过电压,FZ—6型避雷器多次发生爆炸或并联电阻烧断及老化情况。后采用Y5C1—7.6/30型有串联间隙的金属氧化物避雷器,运行不到1 年,6kVⅡ段母线避雷器动作17次,其中C相就动作14次,预防性试验结果表明,避雷器性能正常。
为保证有串联间隙的金属氧化物避雷器可靠工作,在预防性试验中应测量其工频放电电压,其方法如下。
(1)行业标准法。
在行业标准ZBK49005—90中指出,工频放电电压试验应在完整的避雷器上进行,施加到试品上的电压应从零开始,在高压侧能准确读数的条件下,均匀地升到试品间隙放电为止。每次放电后,应在0.2s内切断工频电源。通过试品的工频电流应限制在0.05～0.2A (有效值)范围内。每两次试验的时间间隔应不小于10s。

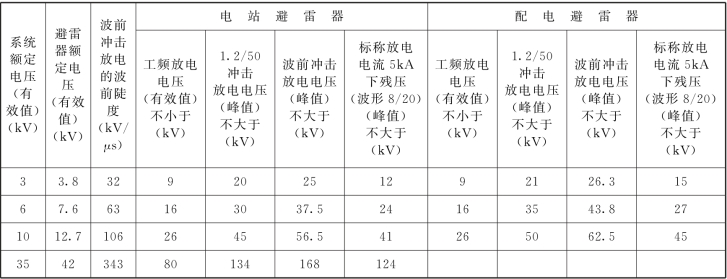

表3-5 有串联间隙金属氧化物避雷器电气特性
(2)示波器法。
用示波器法测量避雷器工频放电电压的接线如图3-4所示。科研单位、避雷器检测中心大都采用此方法。测量时,需要记忆示波器或波形记录仪,方法复杂,不能立即读值。另外,在测试中无法做到对试验电源的实时控制,操作起来比较麻烦,无法在现场中普遍采用。

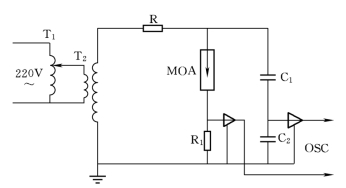

图3-4 用示波器法测量避雷器工频放电电压接线图
R—保护电阻;T1—自耦调压器;T2—试验变压器;R1—分流器;MOA—避雷器;C1、C2—分压器;
OSC—示波器
(3)测控仪法。
为准确方便测量有串联间隙金属氧化物避雷器的工频放电电压,某公司研制出DV—1型避雷器放电电压测控仪,其测量接线如图3-5所示。
试验程序为:操作人员根据分压器的分压比或TV 变比确定测控仪外变比值,并通过拨盘输入到测控仪。接通试验电源,按一下测控仪复位钮使测控仪进入测量状态,操作人员就可操作调压器升压。当电压升到一定值避雷器放电后,测控仪将自动锁定工频放电电压值,自动发出信号切断试验电源,并发出声响告知操作人员试验完毕,可将调压器回零。表3-6为对某厂产品的测试结果,将用示波器测试结果与用测控仪的相比较可见两者基本相同。

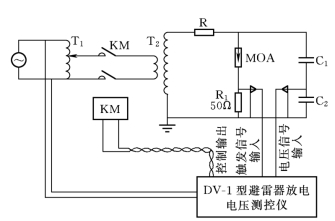

图3-5 用DV—1型避雷器放电电压测控仪测量工频放电电压接线图
KM—接触器,其他同图3-4

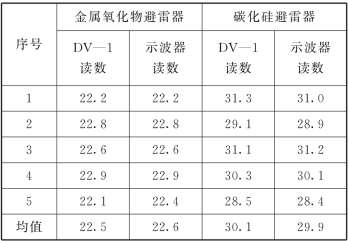

表3-6 有串联间隙避雷器工频放电电压实测结果 单位: kV
4.采用红外诊断
FZ型阀式避雷器受潮、并联分路电阻老化、断裂、阀片老化等都会导致其发热,因此可采用红外诊断进行分析判断。判断时可按电力行业标准《带电设备红外诊断技术应用导则》(DL/T 664—1999)推荐的表3-7中的规定执行。当热像异常或相间温差超过表3-7规定时,应用其他试验手段确定缺陷的性质及处理意见。
现场采用红外诊断对发现FZ型阀式避雷器故障收到良好效果,例如,某FZ—110型避雷器,用红外热像仪实测第1、2、3节元件的发热部位温度分别为26.23℃、19.81℃、25.21℃、正常相为21.25℃。可见元件发热程度不符合自上而下依次降低的规律,属异常热像,且温升和相间温差超过表的规定,属重大缺陷。从热像判断第二节元件内部受潮。

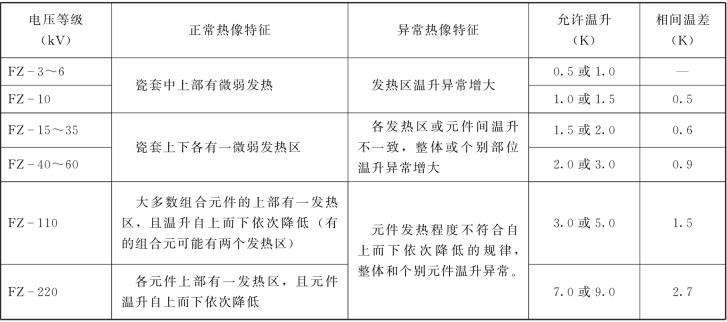

表3-7 FZ型避雷器允许的工作温升及相间温差参考值
注 1.配电型普阀避雷器正常时接近环境温度,凡出现热区者均属异常。
2.允许工作温升的大值适用于室内设备,小值适用于无风条件下的室外设备。
