【摘要】：近年来,对互感器油中溶解气体进行色谱分析,发现有氢气浓度单项偏高的现象,其基本规律如下:密封式较非密封式突出。有一些新的密封式互感器在投运前油中氢气含量就高于规程所推荐的150×10-6的注意值。表2-14列出了某供电公司一台L—110型电流互感器在1991年加装金属膨胀器前后的色谱分析结果。虽然这些互感器的种类、电压等级、运行时间、生产厂家及各自的氢气含量变化曲线各不相同,但总的变化规律是相似的。

近年来,对互感器油中溶解气体进行色谱分析,发现有氢气浓度单项偏高的现象,其基本规律如下:

(1)密封式较非密封式突出。华北某供电公司对国产密封式互感器进行监测和分析发现,相当数量的密封式互感器油中的氢气浓度相对偏高。特别是在投入运行后的最初几年中,在油中总烃含量正常、无乙炔组分且较稳定的情况下,密封式互感器油中氢气浓度一般高于非密封式互感器,并且在初期有上升趋势。有一些新的密封式互感器在投运前油中氢气含量就高于规程所推荐的150×10-6的注意值。经分析,有相当数量的密封式互感器油中单项氢气含量在100×10-6以上,而非密封式互感器油中单项氢气含量多在0～50×10-6左右。表2-12和表2-13分别列出了1990年和1992年互感器试验结果统计表。

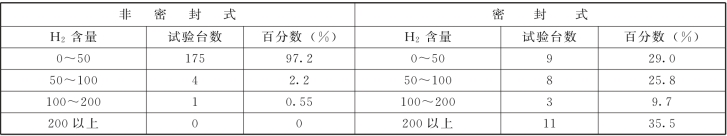

表2-12　1990年互感器试验结果统计表

pagenumber_ebook=309,pagenumber_book=299

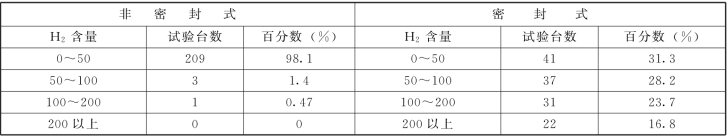

表2-13　1992年互感器试验结果统计表

pagenumber_ebook=309,pagenumber_book=299

由表2-12和表2-13可见,非密封式互感器油中单项氢气含量高于100×10-6的只有0.5%左右,单项氢气含量50～100×10-6的只有2.0%左右,而在50×10-6以下的却有97.0%以上。密封式互感器油中单项氢气含量高于100×10-6的为40%～50%,而50×10-6以下的却只有30%左右。密封式互感器油中氢气含量单项偏高的台数远多于非密封式。这是因为密封式互感器油中气体不易溢出而造成气体积累效应的缘故。

(2)加装金属膨胀器后,氢气含量显著偏高。近些年来,随着金属膨胀器在互感器中的广泛应用,出现了许多互感器中氢气含量单项偏高的现象。表2-14列出了某供电公司一台L—110型电流互感器在1991年加装金属膨胀器前后的色谱分析结果。由表中数据可见,改装后氢气含量不断增高,相对产气速率达5.46%/月。

某供电公司改装的一组JCC1—220 型电压互感器,其油中氢气含量从改装前的无逐渐增长到50×10-6左右,并继续呈增长趋势。

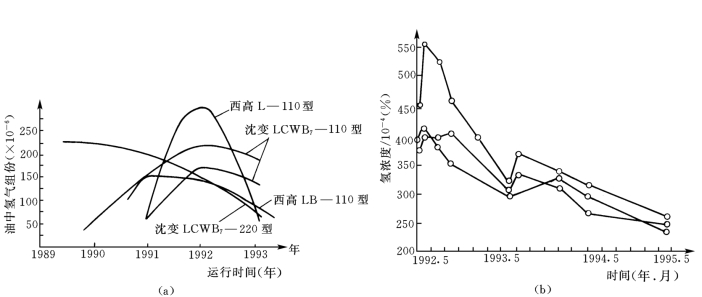

(3)密封式互感器油中氢气含量最初几年呈逐渐上升趋势,在达最高值后又逐渐呈下降趋势。图2-74给出密封式几台电流互感器和JCC1—220型电压互感器的油中氢气含量的变化曲线。虽然这些互感器的种类、电压等级、运行时间、生产厂家及各自的氢气含量变化曲线各不相同,但总的变化规律是相似的。

表2-14　互感器加装金属膨胀器前后部分色谱分析数据(×10-6)

pagenumber_ebook=309,pagenumber_book=299
