差动继电器元件误动引起的差动保护误动解决方案

【摘要】:(一) 瞬动元件误动作整流型变压器差动继电器由瞬动元件和差动元件两部分组成。若差动保护瞬动元件能躲过外部短路故障时的穿越电流,则不应该误动作。否则应检查差动元件是否误动作。(三) 改进措施1.调整瞬动元件瞬动元件的动作电流,应按变压器额定电流的4~10倍进行选择,避免误动范围扩大。防止差动保护误动作。现场曾发生过图1-129中V7损坏,不能正常击穿,因而就无制动电压Uz,在无制动的情况下,导致主变压器差动保护动作跳闸。

(一) 瞬动元件误动作

整流型变压器差动继电器由瞬动元件和差动元件两部分组成。当发生短路故障时,为了避免在大电流情况下,电流互感器饱和所产生的高次谐波起误制动作用,故设置瞬动元件,在短路电流达到4~10倍额定电流时,能快速动作跳闸。

若差动保护瞬动元件能躲过外部短路故障时的穿越电流,则不应该误动作。否则应检查差动元件是否误动作。

(二) 差动元件误动作

差动元件包括差动工作回路,谐波制动回路,比率制动回路和直流比较回路。差动工作回路对二次谐波进行抑制,作为工作量;谐波制动回路对基波进行抑制,作为制动量,以实现高次谐波制动,避免变压器空载投入时因励磁涌流而误动作。比率制动回路使继电器具有如图1-128所示的特性曲线,斜率可在0.15~0.6范围内调整,以保证在内部故障电流较小时,有较高的灵敏度,尽量降低差动电流动作值,使匝间短路也能可靠地动作;而在外部故障时,能躲过不平衡电流,使继电器不误动作。

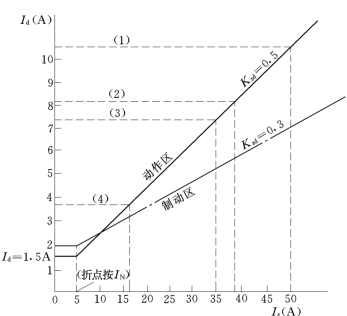

图1-128 制动特性曲线

(1)、(2)、(3)、(4)—分别表示甲、乙、丙、丁站的动作电流

现场运行经验表明,比率制动回路只作保护内部故障时,有较高的灵敏度,而不能躲开外部故障时的不平衡电流,所以要误动作。

(三) 改进措施

1.调整瞬动元件

瞬动元件的动作电流,应按变压器额定电流的4~10倍进行选择,避免误动范围扩大。

2.调整比率制动回路

对无制动区的动作电流可适当增大。如某电业局将无制动区动作电流Id由1.5A 调整为2A 如图1-128所示。防止差动保护误动作。

由于无制动区动作电流提高,制动区增大,动作区减小,灵敏度降低了。如图1-128可将比率制动系数Kzd由0.5调整到0.3,尽量降低差动保护动作电流,减小制动区,扩大动作区,以提高其灵敏度。

另外,应防止比率制动回路中的元件损坏。现场曾发生过图1-129中V7损坏,不能正常击穿,因而就无制动电压Uz,在无制动的情况下,导致主变压器差动保护动作跳闸。

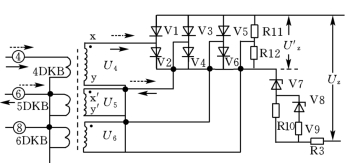

图1-129 比率制动回路
