差动保护电流回路断线问题的解决方法
【摘要】：(二) 防止措施由于在正常情况下,系统无 (或很小)负序和零序分量,变压器差动电流回路只有很小的平衡电流,其值不足以使保护动作。对差动电流回路断线的监测也可用差动元件本身的接点起动中央信号,因为差动电流回路断线后差动元件将会动作。
(一) 断线特征

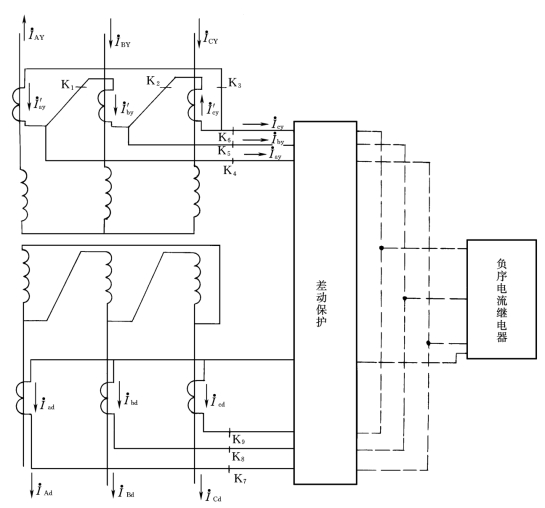

变压器差动电流回路接线如图1-125 所示,变压器各侧一、二次电流示于图中。下面根据各种断线情况对断线特征进行分析。
1.K1(K2、K3)处断线

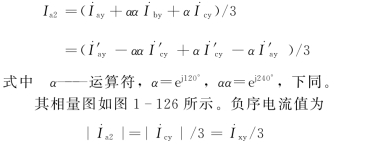

流入差动保护中的负序电流 (以A 相电流为例)为
式中 I.xy——星形绕组侧电流互感器二次未断线时的线电流。
图1-125 变压器差动电流回路接线图
图1-126 K1处断线相量图
3.K7(K8、K9)处断线

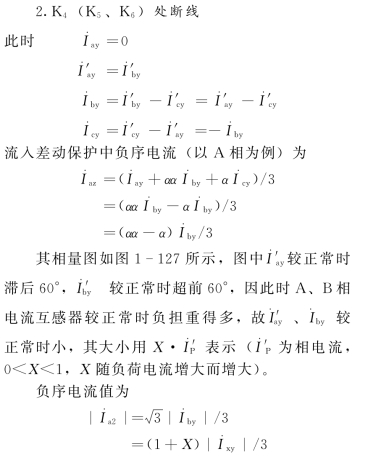

此时Iad=0,Ibd、Icd为正常值。流入差动保护中的负序电流 (以A 相为例)为
负序电流值为.
其值为相 (线)电流的1/3。
图1-127 K4处断线相量图
由上述分析可知,变压器差动电流回路任何一侧的任何一处发生断线时,该侧的三相电流均会发生不平衡,即会产生负序电流。
(二) 防止措施
由于在正常情况下,系统无 (或很小)负序和零序分量,变压器差动电流回路只有很小的平衡电流,其值不足以使保护动作。而当系统中有关元件故障时,系统会出现负序或零序分量 (其分量类型及大小随故障类型及远近不同而不同)。根据这些特点,提出的防止措施如下:
1.变压器差动电流回路断线误动闭锁
用复合电压元件的常开接点闭锁差动起动出口的回路,这样,在变压器无故障的情况下,若其差动电流回路断线,即使差动元件动作,但因复合电压闭锁元件不动,也不会使差动起动出口回路接通,从而保证了电流回路断线时差动不误动。
2.电流回路断线监测
根据差动电流回路断线后产生负序电流的特点,采用负序电流继电器对断线进行监测,并用其常开接点起动中央信号告警,对电流回路断线进行相应处理。
对差动电流回路断线的监测也可用差动元件本身的接点起动中央信号,因为差动电流回路断线后差动元件将会动作。
