变压器内部接线错误的排查和修复方法

【摘要】:(一) 错误接线分析某公司有2台6300kVA、35/6kV变压器,设计接线方式为Y,d11。在运行过程中发现,当变压器二次侧出线发生较大短路电流时,差动保护易产生误动作,严重时还烧坏了差动继电器线圈。经过反复检查,发现这2 台变压器的内部接线不是Y,d11,而是Y,d1。(二) 处理方法由于更正变压器内部接线错误十分困难,所以可采用变更电流互感器接线的方法,变更后的接线及其相量图如图1-124所示。

(一) 错误接线分析

某公司有2台6300kVA、35/6kV变压器,设计接线方式为Y,d11。在运行过程中发现,当变压器二次侧出线发生较大短路电流时,差动保护易产生误动作,严重时还烧坏了差动继电器线圈。经过反复检查,发现这2 台变压器的内部接线不是Y,d11,而是Y,d1。电流互感器的接线却仍按对Y,d11变压器方式接线。其接线如图1-123(a),相量图如图1-123 (b)所示。

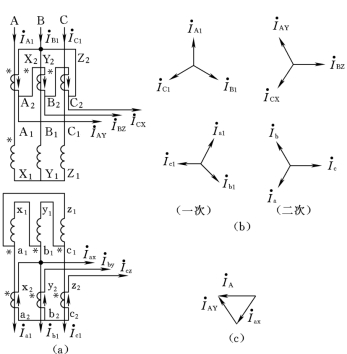

图1-123 错误接线及其相量图

(a)错误接线图;(b)一次和二次相量图;(c)I.A相量图

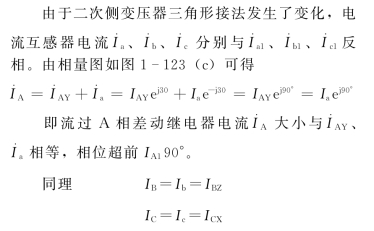

也就是说,流过差动继电器大小与流过电流互感器的电流始终相等,而不是零。

当变压器二次侧出线流过短路电流时,电流互感器也感应出较大的电流,流过差动继电器线圈电流也随之增大,便引起了差动保护误动作,当该电流很大时,就会烧坏继电器线圈。

(二) 处理方法

由于更正变压器内部接线错误十分困难,所以可采用变更电流互感器接线的方法,变更后的接线及其相量图如图1-124所示。

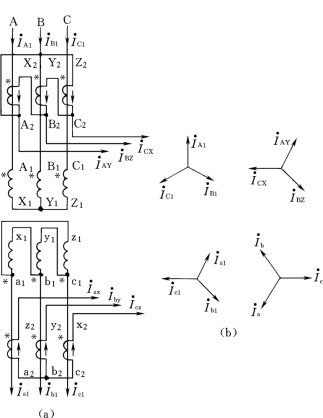

图1-124 变更后的接线及其相量图

(a)接线图;(b)相量图

由图1-124 (a)可见,主要是变更了变压器一次侧电流互感器三角形接线,A2、B2、C2不是分别接于Y2、Z2、X2,而是分别接于Z2、X2、Y2。这样使流过A 相差动继电器的电流

变更接线后,差动保护的误动作被消除。
