【摘要】：为防止因有载分接开关故障造成变压器事故,电力运行部门对有载分接开关质量也要做好质量管理工作,主要是:加强对有载分接开关的选型、运输、安装、调试、验收、运行维护、检修的全过程管理,促进有载分接开关及变压器的安全运行。并加强运行管理工作,特别要做到及时维修、提高检修质量,使有载分接开关经常保持良好状况,以保证安全运行。有载分接开关常见故障及其排除方法列于表1-48中。

1.把好进货关

由于避雷器元件的几何配合不当,密封不良,间隙和阀片质量不好是导致避雷器爆炸的根本原因,所以质量不良的避雷器安装到系统中,不但不能使电气设备得到可靠的防雷保护,还给系统的正常运行带来很多麻烦。所以建议各用户一定要把好进货关,要从西安电瓷研究所《关于阀式避雷器型号的公告》所规定的国家定点厂来选购避雷器,不要购进非国家承认的厂家生产的低劣产品;对已经购进的要停止使用;对已经安装的,能够更换的要及时更换;对于更换困难的要加强监护和试验。

2.采用金属氧化物避雷器

由于金属氧化物避雷器具有优良的保护性能,所以采用的越来越多。目前上海市电力公司正在大力推广图3-1所示的配电型支柱式复合外套金属氧化物避雷器,其主要技术参数实测值如下。

直流参考电压U1　mADC=26.9～27.1kV;

泄漏电流Il=8～10μA;

工频参考电压U1　mAAC=20.2～20.3kV;

持续电流Ix=250～260μA,Ir=80～90μA;

工频电压14.3kV以下,局部放电量小于4pC;

65k A 冲击动作负载最大残压变化率+0.49%;

陡度冲击残压53.6kV,雷电冲击保护水平48.7kV,操作冲击保护水平39.4kV;

热机试验和沸水煮条件下U1　mADC变化率-0.68%,Il=16μA,局部放电5pC;

1000h 起痕和电蚀条件下U1　mADC变化率-0.96%,Il=12μA,局部放电4pC;

pagenumber_ebook=345,pagenumber_book=335

图3-1　配电型支柱式复合外套金属氧化物避雷器结构

1—氧化锌阀片;2—合成橡胶缓冲层;3—高强度绝缘骨架;4—压力释放孔;5—定位栓;6—电极;7—合成橡胶外绝缘层;8—不锈钢盖;9—安装螺栓

方波2000μs、100A 18次试验最大残压变化率+0.76%;

弯曲耐受力1.5k N,1h;弯曲破坏力2.2k N;弯曲耐受力试验前后局部放电量变化为2.0pC,U1　mADC变化率为+0.76%;

扭转耐受力矩试验前后局部放电量变化为3.0pC;U1　mADC变化率+0.58%。

为避免运行中受潮,一般采用有机材料填充复合外套金属氧化物避雷器的内部空腔,使其内部无空腔,不存在呼吸的可能,从而从根本上解决了密封问题。

该避雷器可用于不接地,消弧线圈接地和小电阻接地的配电系统中,能可靠地耐受弧光接地过电压、电磁式电压互感器引起的谐振过电压及各种操作过电压,能够有限地限制异常操作过电压,其保护特性和外绝缘特性满足可靠性和安全运行的要求。该避雷器的机械强度高,可横置安装兼作支柱绝缘子,承受较大机械应力,从而减少瓷支柱绝缘子、金属构架和联络线等部件,节省电杆空间,便于线路其他设备检修。

由于该避雷器既起到了避雷器的作用,也起到了绝缘子的支持作用,故而得名。

3.采用红外诊断等手段加强监测

FS型避雷器正常时基本不发热,若温度明显偏高,说明该避雷器内部已严重受潮,应予更换。

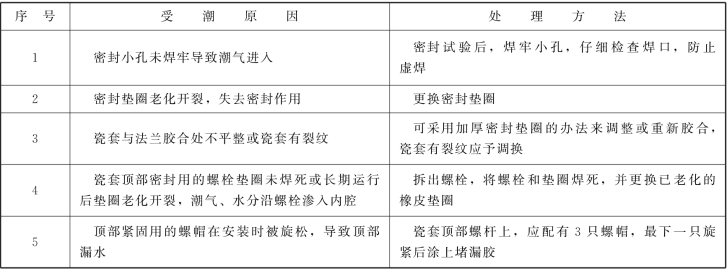

FS型阀式避雷器的受潮原因及其处理方法如表3-3所示。

4.阀式避雷器工频放电电压不合格的处理

FS型等阀式避雷器工频放电电压不合格的原因及处理方法如表3-4所示。

表3-3　FS型阀式避雷器受潮及处理
