所谓有载分接开关,是一种能在励磁状态下变换分接位置的电器装置。有载分接开关调压的基本原理,就是在变压器绕组中引出若干分接头后,通过它在不中断负载电流的情况下,由一个分接头切换到另一个分接头,来改变有效匝数,即改变变压器的电压比,从而实现调压的目的。
由上所述,它必须满足以下基本条件:
(1)在切换过程中,保证电流是连续的。
(2)在切换过程中,保证不发生间接短路。
为满足上述要求,有载分接开关的电路由过渡电阻、选择电路和调压电路三部分组成,如图1-101所示。
1.过渡电路
过渡电路是跨接于分接头间串接电阻电路,与其对应的机构为切换开关或选择开关。它是在带电状态下变换变压器绕组的分接头。可以用一个最简单的过渡电路来说明其基本工作原理。

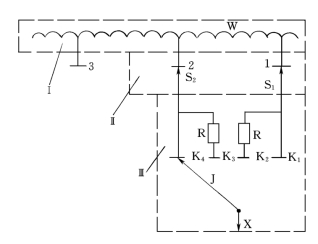

图1-101 有载分接开关电路原理图
Ⅰ—调压电路;Ⅱ—选择电路;Ⅲ—过渡电路;W—调压绕组;1、2、3—定触头;S1、S2—动触头;K1~K4—定触头;J—动触头;X—电流引出端;R—过渡电阻器
假定变压器每相绕组上有一分接绕组,负载电流由分接头4输出,如图1-102 (a)所示。现需要调压,负载电流改由分接头5输出。如果是无励磁调压,可在断电以后由分接头4 改接至分接头5。但有载调压时要求不断电,所以分接头4与分接头5之间需接入一个过渡电路。通常用一个过渡电阻跨接于两分接头之间,如图1-102 (b)所示。过渡电阻的接入好比在分接头4 与分接头5之间搭起了一座临时的“桥”,这时触头在桥上滑过,如图1-102 (c)所示。则负载电流通过“桥”输出而不断电,直至动触头J到达分接头5为止,如图1-102 (d)所示。动触头既然已到达分接头5,那么,“桥”就无用了,需要拆掉,如图1-102 (e)所示。至此,原来是“4”的分接电压,现在改变为“5”的分接电压,切换过渡过程完成。

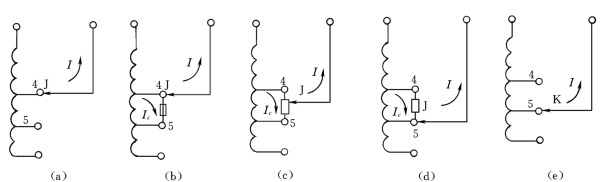

图1-102 过渡电路工作原理图
(a)动触头J接于分接头4;(b)过渡电阻接于分接头4与5之间;(c)动触头J在过渡电阻上滑动;(d)动触头J滑到接头5;(e)拆除 (短接)过渡电阻J—动触头;I—负载电流;Ic—环流
过渡电阻电路有单电阻、双电阻、4电阻与6电阻过渡电阻,如图1-103~图1-106所示。
2.选择电路
选择电路是为选择分接绕组分接头所设计的一套电路,与其对应的机构为分接选择器、转换选择器或选择开关。常用的结构有两种:
(1)复合式结构。它没有单独的切换开关,是将切换和选择触头合二为一,直接在各个分接开关上依次转换,如图1-103和图1-104Ⅰ组所示。这种复合式结构就是所谓复合式分接开关,即选择开关。这种分接开关适用于电流不大、级电压不高的情况。

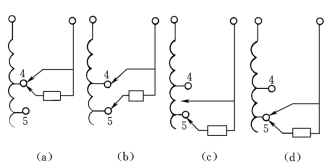

图1-103 单电阻过渡电路
(a)动触头接于分接头4;(b)过渡电阻接于分接头4与5之间;(c)过渡电阻串入负载电流回路;(d)短接过渡电阻
(2)组合式结构。为了适应大容量高电压有载变压器调压,有载分接开关采用组合式结构。组合式分接开关与变压器绕组连接电路如图1-106所示。它由切换开关和分接选择器组合而成。组合式分接开关把切换电流的任务专门交给切换开关,而分接选择器则把分接头分为两组,即单数组 (1、3、5、…)和双数组 (2、4、6、…),单、双数动触头接通彼此相邻的两分接头。分接开关的变换操作在于两个转换的交替组合,即选择器单、双动触头轮流交替选择分接头,同时切换开关向左或向右往返切换相结合。

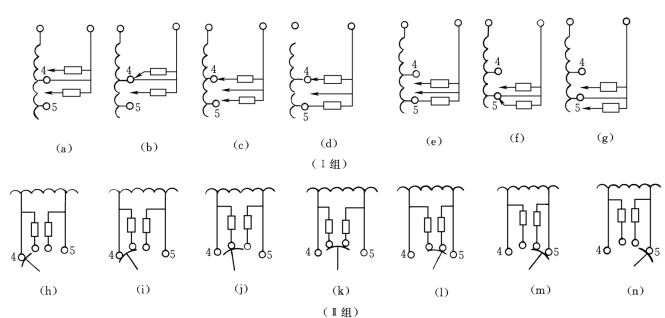

图1-104 双电阻过渡电路
(a)动触头接于分接头4;(b)分接头4接入过渡电阻;(c)过渡电阻串入负载电流回路;(d)分接头5也
接入过渡电阻;(e)分接头5的过渡电阻串入负载电流回路;(f)动触头滑到分接头5;(g)分接头5分接电压;(h)动触头接于分接头4;(i)分接头4接入过渡电阻;(j)一个过渡电阻串入负载电流回路;(k)两个过渡电阻接入;(l)一个过渡电阻串入负载电流回路;(m)动触
头与一个过渡电阻和分接头5连接;(n)分接头5分接电压

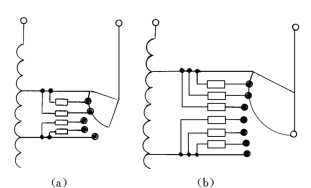

图1-105 4和6电阻过渡电路
(a)4电阻式;(b)6电阻式
组合式分接开关为了实现上述的动作原理,其选择器在结构上把单、双数定触头按顺时针方向分布在两个圆周上,定触头通过动触头与中心环相连,中心环引线与切换开关相应的触头相连,分接开关具体的分接变换动作顺序如图1-107和图1-108所示。图中的粗线表示电流的路径。
3.调压电路
调压电路是变压器绕组调压时所形成的电路。在调压电路中,变压器调压绕组抽出分接头,这些分接头通过引线和选择电路相连,通过动触头分别换接到各分接上,实现调压。
有载调压电路分为基本调压电路、自耦调压电路和三相调压电路等。图1-109给出三种基本调压电路。

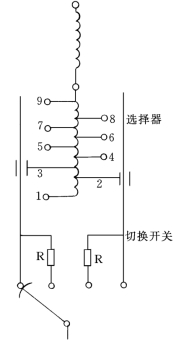

图1-106 分接开关连接示意图

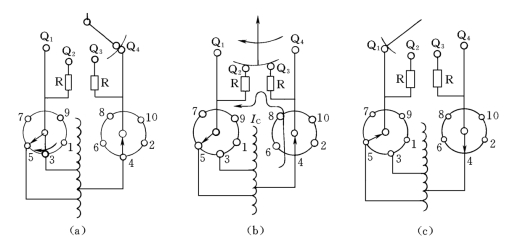

图1-107 分接“4”→“5”变换顺序图
(a)操作前;(b)K2K3桥接;(c)切换后
图1-108 分接“4”→“3”或“4”→“5”变换顺序图

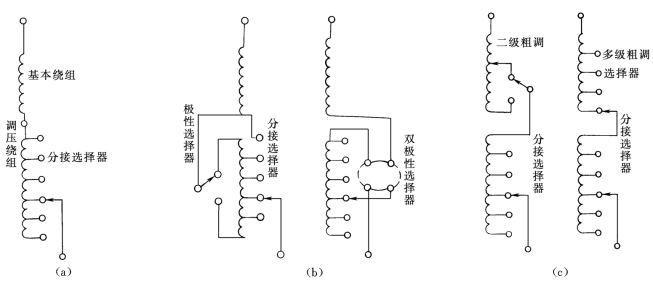

图1-109 三种基本调压电路
(a)线性调压;(b)正反调压;(c)粗细调压
