电力变压器异常现象及原因分析
【摘要】：大型电力变压器在安装和运行过程中,出现的异常现象主要有:变压器油介质损耗因数tanδ增大。例如,某台SFPZ7—120000/220 型电力变压器,经现场验收合格后,于1993年9月28日投入运行。表1-36验收试验结果变压器投入运行后,满负荷运行,油色谱跟踪试验一切正常,其中1994年6月7日变压器油的tanδ值为0.98%,也满足运行要求。例如,某台90MVA、220kV电力变压器,由于在安装过程中多次放油,使变压器绕组表面受潮,引起整体绝缘性能下降。
(1)变压器油介质损耗因数tanδ增大。例如,某台SFPZ7—120000/220 型电力变压器,经现场验收合格后,于1993年9月28日投入运行。验收试验结果如表1-36所示。

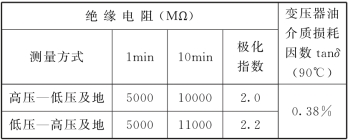

表1-36 验收试验结果
变压器投入运行后,满负荷运行,油色谱跟踪试验一切正常,其中1994年6月7日变压器油的tanδ值为0.98%,也满足运行要求。1994年11月21日停电预防性试验时,发现变压器绝缘电阻下降,变压器的tanδ 值高达9.77%,其试验结果如表1-37所示。
表1-37 预防性试验结果
(2)变压器油介质损耗因数tanδ值分散性大。例如,某台250MVA、500kV的单相自耦变压器,多次测量其油的介质损耗因数tanδ,测量结果分散性较大,如表1-38所示。

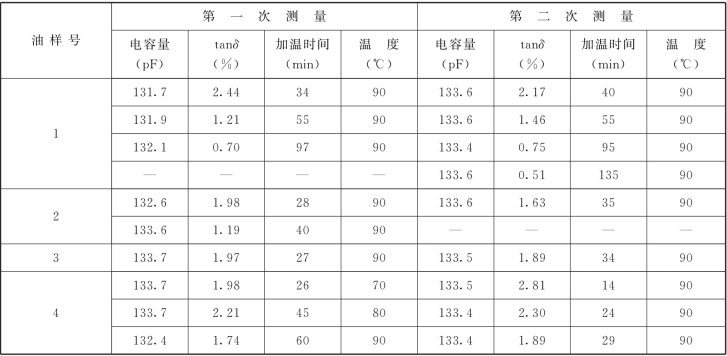

表1-38 250MVA、500 kV主变压器的油介质损耗因数tanδ测量结果
再如,某500kV电力变压器,避光取油样,测得油的tanδ 值为4.85%,不避光取油样,测得油的tanδ值则为0.14%。
对同一油样,避光取出之后,及时测试时,tanδ值较高,存放一段时间或者加温、加压测过一次tanδ后,再进行测量时,其tanδ 值明显减小。例如,某500kV电力变压器,避光取油样曾测得油的tanδ为1.63%,放置17h后再进行测量,测得油的tanδ 值则为0.272%。若光和时间同时作用,油样的tanδ将大大降低,如表1-39所示。

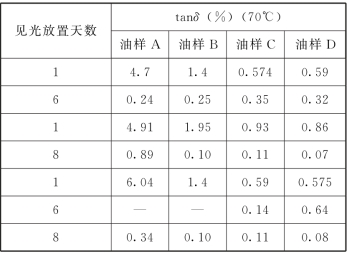

表1-39 光和时间同时作用对油tanδ值的影响
(3)变压器油介质损耗因数tanδ 值超标、分层。例如,某台90MVA、220kV电力变压器,由于在安装过程中多次放油,使变压器绕组表面受潮,引起整体绝缘性能下降。因此对该变压器进行真空热油循环干燥处理。在处理过程中,当热油循环的油温上升到30℃以上时,变压器油的介质损耗因数tanδ明显上升,油温升到80～85℃时,油的tanδ达到规范规定值的10倍以上,而且油箱上部油的tanδ大 (静放时为15.146%),油箱下部油的tanδ 小 (静放时为0.102%)。再如,某台90MVA、220kV电力变压器,在上部和下部分别取油样,测得的tanδ 值上部为5.20%,下部为8.63%。
