围屏爬电的发展机理
【摘要】：图1-3给出某台SWDS—180000/220 型围屏爬电途径示意图。为了得到纸板 树枝状爬电机理,有人选用图1-4 所示的试验接线进行模拟。通过有机玻璃容器,可以直接观察到纸板沿面树枝状爬电的发展过程。当爬电发展到极间距离的80%左右时,两极之间发生弧光闪络,此时纸板绝缘性能完全损坏。在变压器中,若围屏纸板树枝状爬电到一定距离,引起相对地电弧闪络,即形成了变压器事故。
图1-3给出某台SWDS—180000/220 型围屏爬电途径示意图。
图1-3 围屏爬电途径示意图
1、2、3—围屏数
这是一台典型的围屏爬电变压器,由图可见,其爬电途径是:导线与相间最短距离的首端支撑长垫块间小油隙放电→长垫块沿表面、夹层树枝状爬电→围屏纸板向上、下铁轭树枝状爬电。

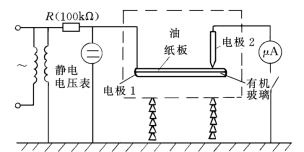

为了得到纸板 (长垫块或围屏)树枝状爬电机理,有人选用图1-4 所示的试验接线进行模拟。通过有机玻璃容器,可以直接观察到纸板沿面树枝状爬电的发展过程。它可分为三个阶段描述:
(1)电晕放电阶段。纸板表面油的电离和汽化,造成绝缘纸板的局部损伤。表现在沿面的流柱侵蚀和垂直方向的穿孔。流柱向表面延伸时,伴随着纸板分解气体,有白烟产生,使纸板发白,随之就出现了碳化痕迹。
图1-4 选用的试验接线
(虚线框内为有机玻璃容器,其中盛满油)
(2)沿面爬电阶段。纸板碳化后,碳化末端有较大场强,强电场的场致发射的小亮点向前推进,大量电荷由碳化起始处,通过树枝状碳化通道送到末端,使放电继续向前爬行发展。
(3)电弧放电阶段。当爬电发展到极间距离的80%左右时,两极之间发生弧光闪络,此时纸板绝缘性能完全损坏。在变压器中,若围屏纸板树枝状爬电到一定距离,引起相对地电弧闪络,即形成了变压器事故。
