三相组合式过电压保护器(以下简称保护器)是专用于3~35kV中压系统中,防止系统内部操作过电压(主要是真空开关强制截流过电压,也包括多次重燃过电压和三相开断不同步产生的过电压)对电气设备侵害的产品。其核心工作原理是采用放电间隙给氧化锌阀片分压的方式,降低产品的操作冲击保护残压,实现对操作过电压的保护,同时采用四星形联结(俗称三叉戟式),外形如图15-2所示,设置公共中性点,实现对相间过电压的快速响应,有效防止三相负载出现相间绝缘击穿。

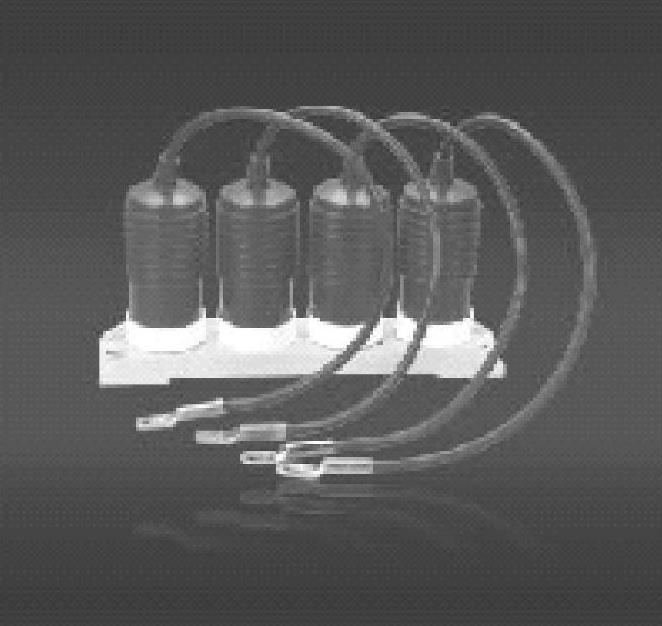

图15-2 组合式过电压吸收器外形
三相组合式过电压保护器的测试项目有:
1.测量绝缘电阻
测量绝缘电阻主要是检查其内部元件有无受潮情况。采用2500V绝缘电阻表。测量前要将保护器的表面擦拭干净,以防止表面的潮气、尘埃和污秽等影响测量的准确性。
2.测量工频放电电压
测量工频放电电压是一个重要的试验项目,其主要目的是检查火花间隙的结构及特性是否正常,检查它在过电压下是否有动作的可能性。试验应分别在A与D、B与D、C与D、A与B、B与C、C与A之间进行。测量工频放电电压的接线如图15-3所示。

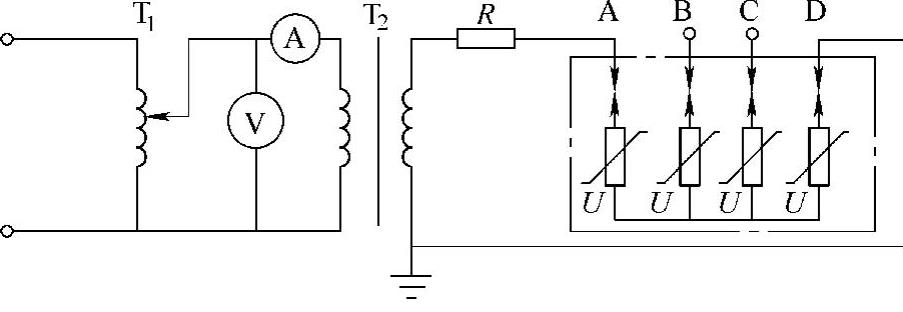

图15-3 测量工频放电电压的接线图
试验时首先缓慢升高自耦调压器T1的电压,观察安培表的电流变化,当安培表电流值突然增大时表明放电间隙放电,记录此刻电压表的电压值,此值即为保护器的放电电压值。
注意事项:
1)升压速度一般要控制在:6~10kV为3~5kV/s;20~35kV为15~20kV/s。
2)保护电阻的选择要适当,一般R为30kΩ、100W的电阻。
3)保护器动作后应在20s内切除电源。
4)每两次放电试验之间间隔不得小于1min。
5)工频放电电压值不得低于出厂参数的90%。
6)工频放电电压值不得超出出厂参数的20%。
