氧化锌避雷器常规试验浅析
【摘要】：金属氧化锌避雷器是目前应用最广泛的一种避雷器。氧化锌避雷器常规试验项目：1.测量绝缘电阻目的 可以初步的了解其内部是否受潮和瓷质裂纹。测量1mA电流时的电压，即当金属氧化锌避雷器通过1mA直流电流时所施加的电压，称之为临界动作电压，也就是无间隙避雷器的残压。在此电压下主要检测长期允许工作电流是否符合规定，因此，这一电流与金属氧化锌避雷器的寿命有直接的关系，一般在同一温度下泄漏电流与寿命成反比。
金属氧化锌避雷器是目前应用最广泛的一种避雷器。金属氧化锌避雷器具有较好的非线性伏-安特性的氧化锌电阻片组装而成。在正常工作电压下，具有极高的电阻而呈绝缘状态；在雷电过电压作用下，则呈现低电阻状态，泄放雷电流，使与避雷器并联的电气设备的残压被抑制在设备绝缘安全值以下，待有害的过电压消失后，迅速恢复高电阻而呈绝缘状态，从而有效地保护了被保护电气设备的绝缘免受过电压的损害。
氧化锌避雷器常规试验项目：
1.测量绝缘电阻
（1）目的 可以初步的了解其内部是否受潮和瓷质裂纹。
（2）判断标准 《规程》规定，测量金属氧化锌避雷器绝缘电阻采用2500V及以上绝缘电阻表。测量前应先将避雷器外部擦拭干净，防止测量中产生误差。对于35kV及以下的，测得的结果不得低于1000ΜΩ。
2.测量直流1mA时的临界电压U1mA及75%U1mA电压下的泄漏电流
（1）目的 测量氧化锌避雷器的U1mA，主要是检查其阀片是否受潮，确定其电阻性能是否符合要求。测量1mA电流时的电压，即当金属氧化锌避雷器通过1mA直流电流时所施加的电压，称之为临界动作电压，也就是无间隙避雷器的残压。0.75U1mA直流电压值，一般比运行中避雷器的最大工作相电压要高一些。在此电压下主要检测长期允许工作电流是否符合规定，因此，这一电流与金属氧化锌避雷器的寿命有直接的关系，一般在同一温度下泄漏电流与寿命成反比。

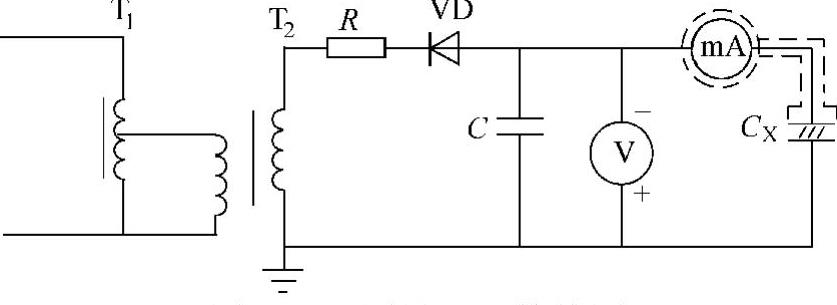

（2）测量接线如图15-1所示。
图15-1 测量U1mA接线图
测量时应先测量出U1mA，然后再在0.75U1mA下读取相应的泄漏电流。
（3）判断标准 根据《规程》规定，0.75U1mA下的泄漏电流应不大于50μΑ。
测试中应注意影响泄漏电流的因素，如下所述：
1）准确读取U1mA电压：随着电压的升高，泄漏电流的增大速度加快，特别是当泄漏电流大于200μΑ以后，因此要缓慢的升压，当电流达到1mA时，准确地读取相应的电压U1mA。
2）防止表面泄漏电流的影响：测试前应将瓷质表面擦拭干净。测试电流使用的导线采用屏蔽线。
3）温度的影响：一般金属氧化锌避雷器阀片的U1mA的温度系数约为0.05%～0.07%/℃，即温度每升高10℃，U1mA约降低1%，必要时可进行换算。
4）湿度的影响：由于相对湿度也会对测量结果产生影响，为便于分析，测量时应记录天气的相对湿度。
