操动机构试验及检查方法
【摘要】：操动机构是断路器的重要附属设备，它的好坏直接影响断路器的工作性能，因此在交接和大修时必须对操动机构进行相应的试验。图12-9 操动机构最低动作电压试验接线图2）将断路器闭合，常开触头KM1闭合。表12-5 断路器操动机构动作情况检查项目（续）
操动机构是断路器的重要附属设备，它的好坏直接影响断路器的工作性能，因此在交接和大修时必须对操动机构进行相应的试验。
1.测量线圈的直流电阻
断路器的操动机构一般都有合闸接触器线圈、合闸电磁铁和分闸电磁铁，测量这些线圈的直流电阻是检验其质量好坏的有效方法，测量的方法一般都采用电桥测量法。
测量结果应符合制造厂规定：一般在相同的温度下，测量值与制造厂试验值或以往测量值比较，应无明显差别。如有明显减少，说明该线圈可能存在短路现象；如有明显增大，则可能是焊接不良或线圈断线等缺陷，应采取措施消除或更换。
2.测量线圈绝缘电阻
操动机构所用线圈的绝缘状况主要依靠测量绝缘电阻来进行监视。测量时使用1000V绝缘电阻表，绝缘电阻不得小于2ΜΩ。
3.测量最低动作电压
断路器操动机构的最低动作电压是指断路器动作时合闸接触器线圈（合闸电磁铁）或分闸电磁铁线圈端头上的电压值。为了防止断路器在运行中发生误动或拒动，试验标准中规定了断路器的最低动作电压值的范围，见表12-4。

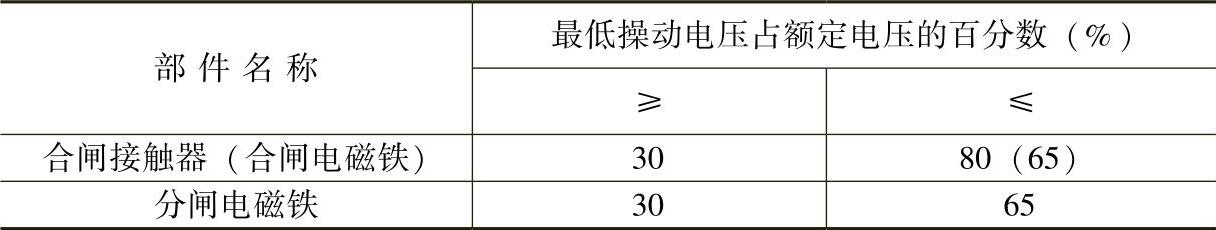

表12-4 断路器操动机构最低动作电压值
注：括号内的值适用于能自动重合闸的断路器。
《规程》规定最低动作电压的高限是为了在操动电源电压下降到某一程度时，断路器仍能可靠动作；规定动作电压的低限是因为一般断路器的合闸接触器和分闸电磁铁线圈大都串有操动信号指示灯，操作前就有灯泡电流流过线圈，为防止此电流造成误动作或拒绝返回，所以操动机构最低动作电压不能低于《规程》规定的下限值。
试验接线如图12-9所示。
试验步骤如下：
1）先试分闸线圈动作电压，试验线接到分闸线圈上。

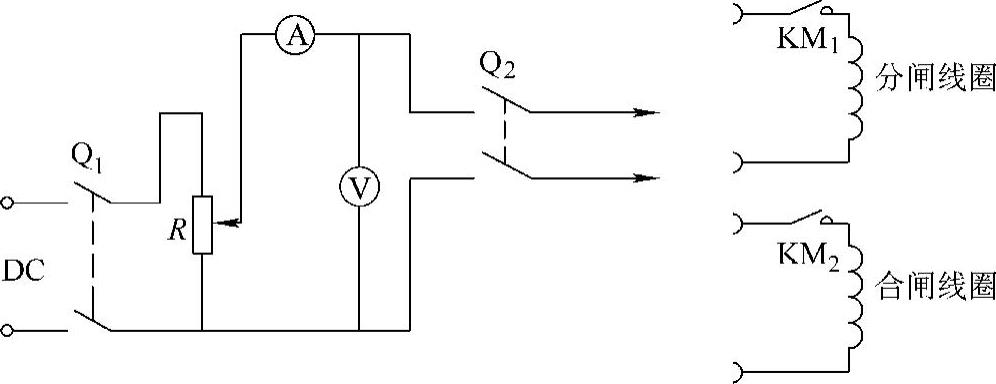

图12-9 操动机构最低动作电压试验接线图
2）将断路器闭合，常开触头KM1闭合。
3）合上刀开关Q1。
4）调整电压到额定电压的30%。
5）合上刀开关Q2，此时断路器应不跳闸，然后断开Q2。
6）将电压调到额定电压的65%与30%之间的某一数值，再合上Q2刀开关，此时，如断路器跳闸，则可调低电压值再试；如果断路器不跳闸，则可调高电压再试，直至找到跳闸的最低电压值，即为分闸的最低动作电压。
7）将刀开关Q2改接到合闸接触器线圈上，在断路器分闸的情况下，重复上面的操作，直至找出合闸接触器的最低动作电压即为合闸的最低动作电压。
4.检查操动机构的动作情况
检查操动机构动作情况的目的主要是为了检查在额定电压下或高于和低于额定电压时，操作回路是否完好、分合闸是否正常、机械传动部分是否灵活可靠等。检查的项目见表12-5。

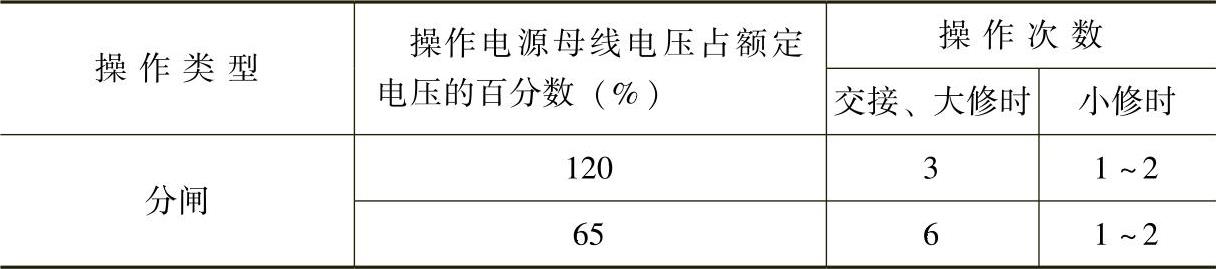

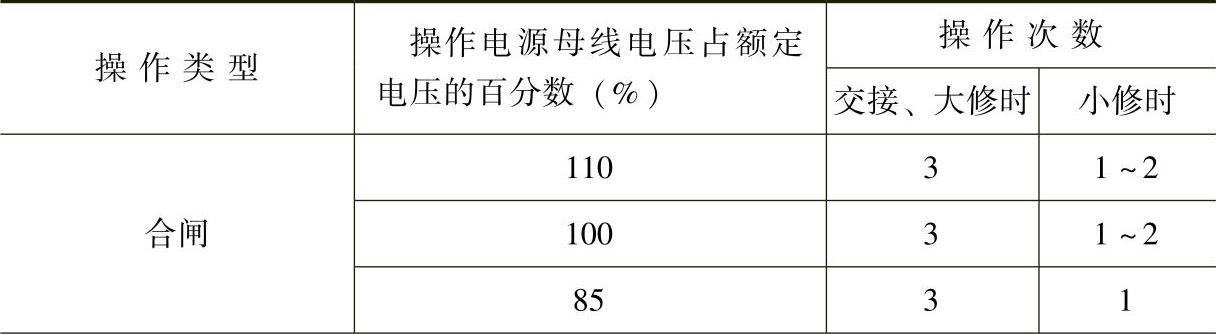

表12-5 断路器操动机构动作情况检查项目
（续）
