动作特性试验及测试方法详解

【摘要】:目前,动作特性试验大都采用便于现场携带的开关特性测试仪进行测试。现以GKC—D开关机械特性测试仪为例加以说明。图12-6 单断口六线制接法2)双断口九线制接法:将开关三相静触头的六端分别对应连接到仪器A~C′六个接线柱,将开关三相动触头的三端任意接到仪器三个公共端,如图12-7所示。图12-7 双断口九线制接法2.合、分闸信号线的连接合、分闸信号线的接线如图12-8所示。

开关机械动作特性包括:分合闸的同期性、分合闸时间、分合闸速度、合闸弹跳时间等。

合闸时间——发出合闸信号起到断路器接通时为止所需的时间。

分闸时间——发出跳闸信号起到断路器断开至三相电弧完全熄灭时为止所需的全部时间,又分为固有分闸时间与电弧熄灭时间。

固有分闸时间——跳闸线圈通电到灭弧触头刚分离的时间。

熄弧时间——触头分离到各相电弧完全熄灭的时间。

合闸同期性——最先接通相和最迟接通相之间的时间差。

分合闸速度——动、静触头闭合前或分离后一段行程内的平均速度(各种型号的断路器规定的测取行程不同,如ZN12—10型为6mm)。

合闸弹跳时间——真空开关动、静触头首次接触后弹开至稳定接触的时间间隔。

目前,动作特性试验大都采用便于现场携带的开关特性测试仪进行测试。可根据各制造厂家的使用说明书进行测试。现以GKC—D开关机械特性测试仪为例加以说明。其主机面板如图12-5所示,测试仪性能参数见表12-3。

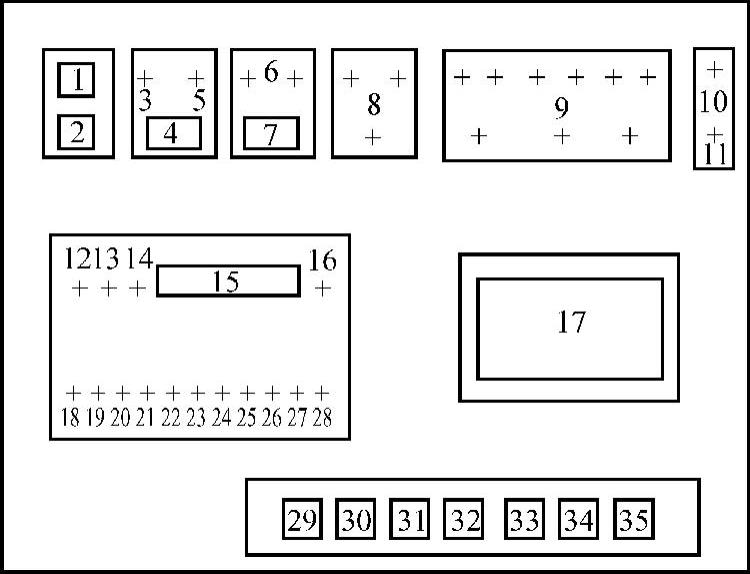

图12-5 主机面板

1—电源开关 2—电源插座 3—0.5A熔丝 4—交直流选择开关 5—5A熔丝 6—操作电源外输入 7—合分闸选择开关 8—合分闸信号输出 9—断口信号输入 10—接地柱 11—传感器插座 12—合闸指示灯 13—分闸指示灯 14—重合闸指示灯 15—数码显示窗 16—电源指示灯 17—打印机 18—三相不同期指示灯 19—同相不同期指示灯 20—合分时间指示灯 21—弹跳时间指示灯 22—刚分合速度指示灯 23—最大速度指示灯 24—平均速度指示灯 25—行程指示灯 26—超程指示灯 27—金属性短路时间指示灯 28—无流时间指示灯 29—内置电源起动键 30—操作键 31—数据打印键 32—波形打印键 33—曲线打印键 34—数据显示键 35—复位键

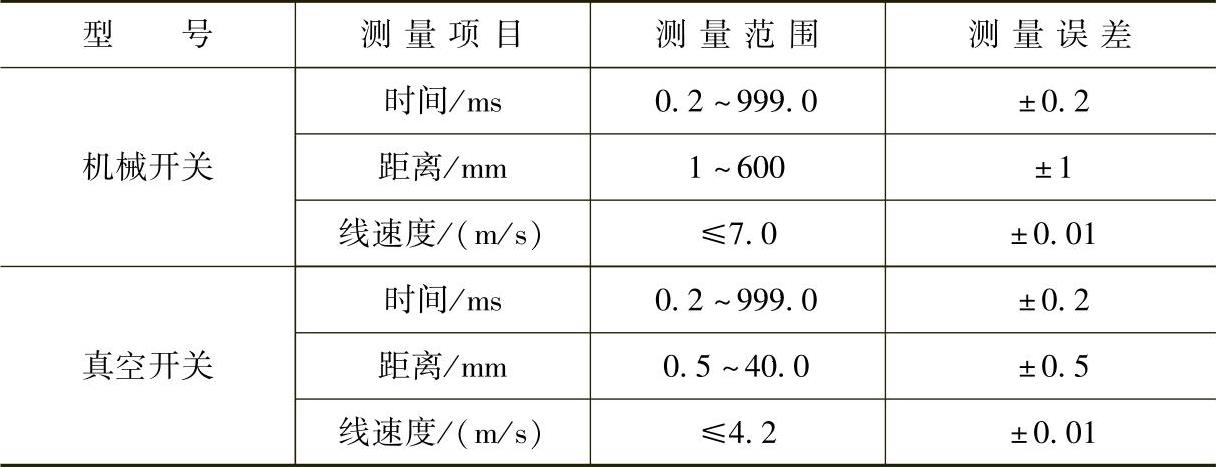

表12-3 GKC—D多功能开关机械测试仪性能参数


1.断口线的连接

该仪器可同时测六个断口,仪器A断口具有测量行程、超行程和分合闸速度的测量功能。

1)单断口六线制接法:将开关一端(三相)对应连接仪器A、B、C断口信号输入端,另一端连接到仪器公共端(断口信号输入),如图12-6所示。


图12-6 单断口六线制接法

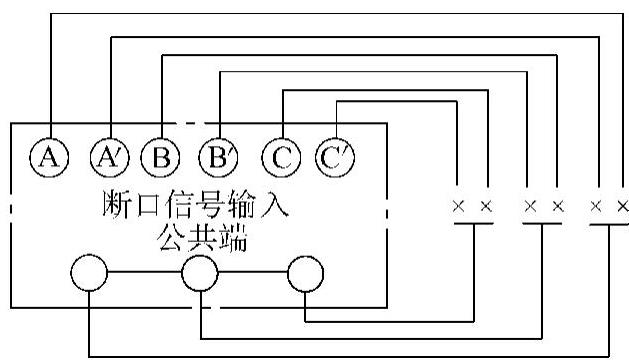

2)双断口九线制接法:将开关三相静触头的六端分别对应连接到仪器A~C′六个接线柱(断口信号输入),将开关三相动触头的三端任意接到仪器三个公共端(断口信号输入),如图12-7所示。


图12-7 双断口九线制接法

2.合、分闸信号线的连接合、分闸信号线的接线如图12-8所示。


图12-8 合、分闸信号线的接线图

注意:

1)操作开关时,将仪器合、分闸选择开关置于合位,先按起动键,再按操作键即可;分闸时,将仪器合、分闸选择开关置于分位,仪器先复位,后按起动键,再按操作键即可。分闸前,仪器不可关断电源。

2)操动机构操作时,将仪器合、分闸选择开关置于合位,操作开关即可。分闸时,将仪器合、分闸选择开关置于分位,仪器先复位,再操作开关即可。

3)断口时间为合、分闸时间。

4)使用本仪器操作开关时,仪器的合、分闸信号输出线必须通过辅助开关,如果直接接入合、分闸线圈,则会烧坏仪器(因仪器输出信号电流额定5A)。

5)使用本仪器操作开关时,各断口的合闸时间都包括接触器(电磁机构)吸合时间。

6)断口时间为固有合、分闸时间。
