如何测量导电回路的直流电阻？
【摘要】：由于导电回路接触良好是保证断路器安全运行的一个重要条件，所以在预防性试验时也要测量其直流电阻。测量时可用电压降法。图12-3 测量直流电阻接线图测量时，回路通以100A直流电流，电流用分流器及毫伏表1进行测量，回路接触电阻用毫伏表2测量，毫伏表2应接在电流接线端里侧，以防止电流端头的电压降引起测量误差。测量值应符合制造厂的规定。
由于导电回路接触良好是保证断路器安全运行的一个重要条件，所以在预防性试验时也要测量其直流电阻。测量时可用电压降法。
电压降法的原理：当在被测回路中通以直流电流时，在回路接触电阻上将产生电压降，测量出通过回路的电流及接触电阻的电压降，即可根据欧姆定律计算出接触电阻的直流电阻。测量接线如图12-3所示。

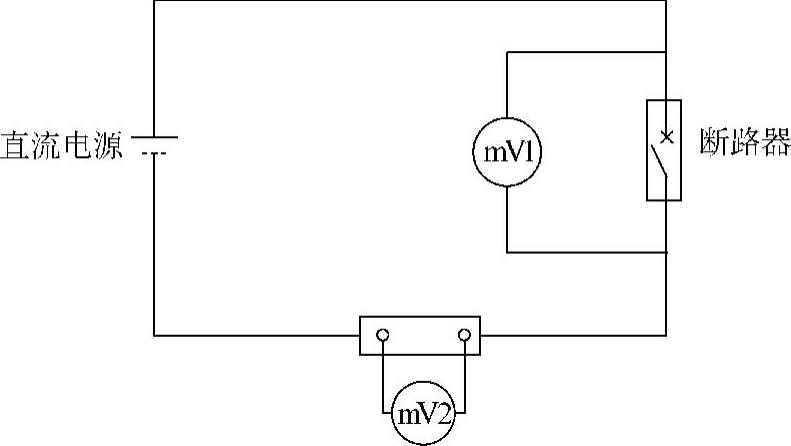

图12-3 测量直流电阻接线图
测量时，回路通以100A直流电流，电流用分流器及毫伏表1进行测量，回路接触电阻用毫伏表2测量，毫伏表2应接在电流接线端里侧，以防止电流端头的电压降引起测量误差。测量值应符合制造厂的规定。
当使用产品NXJC—Ⅱ型接触电阻测试仪（回路电阻测试仪）时，具接线如图12-4所示，使用方法如下：
1）按正确的四端测量法把测量线接至仪表面板上，注意电压测量线应接在电流输出线内侧，同时接好地线。
2）接上AC220V电源，按下电源开关，此时电流表显示“0000”，可在尾数允许一位数跳动。
3）调节电流输出旋钮（按顺时针）至电流表头显示“100.0”时，再读取阻值表头上的数字即为被试品的阻值，并作记录。

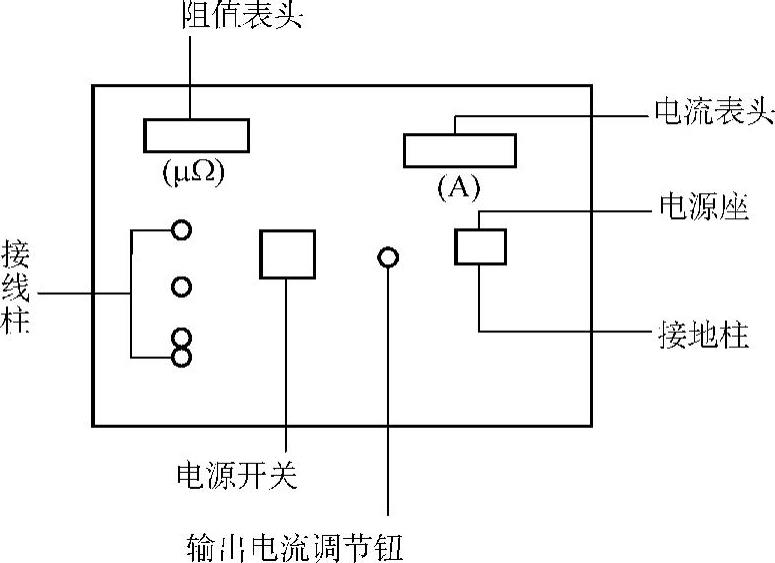

图12-4 NXJC—Ⅱ型接触电阻测试仪接线图
4）测试完毕，将电流输出调节旋钮（按逆时针）调至最小，再切断电源开关。
