如何正确判别电流、电压互感器极性？
【摘要】：电流、电压互感器的极性很重要，极性判别错误会使计量仪表指示错误，更为严重的是使带有方向性的继电保护误动作。电压互感器、电流互感器均为减极性。图11-4 电流互感器极性测定接线图电压互感器极性和极性组别的测定方法与电力变压器的测定方法完全相同，对于级别较高的电压互感器最好不用直流法试验；对于电压比较大的电压互感器也最好不用直流法。
电流、电压互感器的极性很重要，极性判别错误会使计量仪表指示错误，更为严重的是使带有方向性的继电保护误动作。电压互感器、电流互感器均为减极性。极性试验方法与变压器的相同，一般采用直流法。试验时注意电源应加在互感器一次侧，测量仪表接在二次侧。

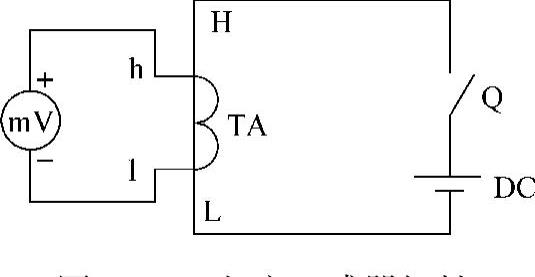

用直流电源测定电流互感器极性的接线如图11-4所示。
极性的判别方法是：当刀闸开关Q接通时，如果表指针向正方向摆动，则电池正极和电压表正极所接的电流互感器绕组的端子是同极性端子；如果表针向负方向摆动，则为异性端子。
图11-4 电流互感器极性测定接线图
电压互感器极性和极性组别的测定方法与电力变压器的测定方法完全相同，对于级别较高的电压互感器最好不用直流法试验；对于电压比较大的电压互感器也最好不用直流法。
三、变比试验
《规程》规定要检查互感器各分接头的变比，并要求与铭牌相比较没有明显差别。

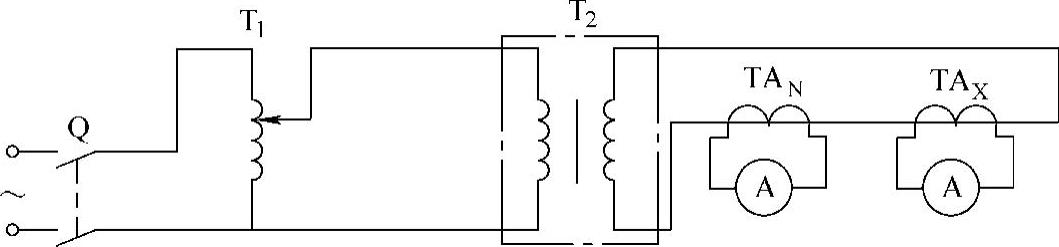

1）电流互感器电流比的检查：检查电流互感器电流比，可采用与标准电流互感器相比较的方法，其试验接线如图11-5所示。
试验时将被试互感器与标准互感器一次侧串联，二次侧各接一只0.5级的电流表，用调压器和升流器供给一次侧一合适的电流，当电流升至互感器的额定电流值时，同时记录电流表的读数，则被试电流互感器的实际电流比为
电流比误差为
式中 KN，IN——标准电流互感器的电流比和二次电流值；
K，I——被试电流互感器的电流比和二次电流值；
KxN——被试电流互感器的额定电流比。
注意：试验时应将非被试电流互感器二次绕组短路，严防开路；应尽量使标准电流互感器与被试电流互感器的电流比相同，如两电流比相同，其二次绕组电流表读数也应相同。
2）电压互感器电压比的检查：对于电压比在变比电桥测量范围之内的电压互感器，可直接采用变比电桥测量其电压比。对于电压比较大的电压互感器，检查其电压比可以采用与标准电压互感器相比较的方法，其试验接线如图11-6所示。
注意：一般应通过调压器和变压器向高压侧施加电压，在二次侧测量。
图11-5 电流互感器变比检查试验接线图
有关实用电气试验技术的文章
