电压互感器交流耐压试验方法优化

【摘要】:图11-2 电压互感器三倍频发生器原理接线图半绝缘电压互感器用倍频感应耐压试验,应在高压端测量电压,如在低压端测量,应考虑互感器的容升。使用SBP三倍频发生器对半绝缘电压互感器进行交流耐压时的接线如图11-3所示。7)在测量过程中应监视电压互感器有无击穿或其他异常现象,在测试后应对电压互感器的绝缘电阻进行测试,并与耐压前绝缘电阻进行比较,检查绝缘有无损伤。

1)电磁式电压互感器的绝缘有全绝缘和半绝缘。对于全绝缘的互感器交流耐压采用的是外施工频试验电压的方法,试验接线和方法与电流互感器的交流耐压试验相同。

2)对于半绝缘的电压互感器,《规程》推荐采用倍频感应耐压的方式。半绝缘的电压互感器,其一次绕组的末端绝缘水平很低,一次绕组末端不能与首端承受同一试验电压。而采用倍频感应耐压方法,可以把电压互感器的一次绕组末端接地,从某一个二次绕组加压,在一次绕组首端感应出所需要的试验电压。这对绝缘的考核同实际运行中的电压分布是一致的。另一方面,一次绕组首尾两端的电压比额定电压高,绕组电动势也高,可同时考核电压互感器一次绕组的纵绝缘,从而检验出电压互感器中电磁线质量不良、绕线时打结等原因造成的纵绝缘方面的缺陷。

三倍频发生器是由三台单相变压器组合而成。原边为星形联结,副边为开口三角形联结,当铁心未饱和时,它所产生的主磁通必然是平顶波,由于平顶波形的主磁通中含有较大分量的三次谐波磁能ϕ3,三次谐波磁通频率f3=3f1,故主磁通感应出三次谐波相电动势;当铁心工作处于饱和状态时,空载电流I呈尖顶波,除基波外,其中还含有高次谐波,其高次谐波中I幅值较大,由于副边开口,三相基波分量互相抵消,只剩下三次谐波输出。

用三倍频发生器对半绝缘电压互感器进行感应耐压试验时,一般可在低压绕组(a、x)上施加倍频电压,从辅助绕组(aD、xD)侧测量。一次绕组试验电压按出厂值的85%进行试验。三倍频发生器原理接线如图11-2所示。


图11-2 电压互感器三倍频发生器原理接线图

半绝缘电压互感器用倍频感应耐压试验,应在高压端测量电压,如在低压端测量,应考虑互感器的容升。容升值按制造厂的规定。

例如:35kV设备应耐压72kV,考虑容升电压3%,则由辅助二次绕组测得的试验电压换算到一次绕组为72kV时,一次绕组实际电压以达到72+72×3%=74.21(kV)。所以,在低压绕组加压时,应扣除容升电压值,使一次绕组感应电压的实际值为72kV。

使用SBP三倍频发生器对半绝缘电压互感器进行交流耐压时的接线如图11-3所示。

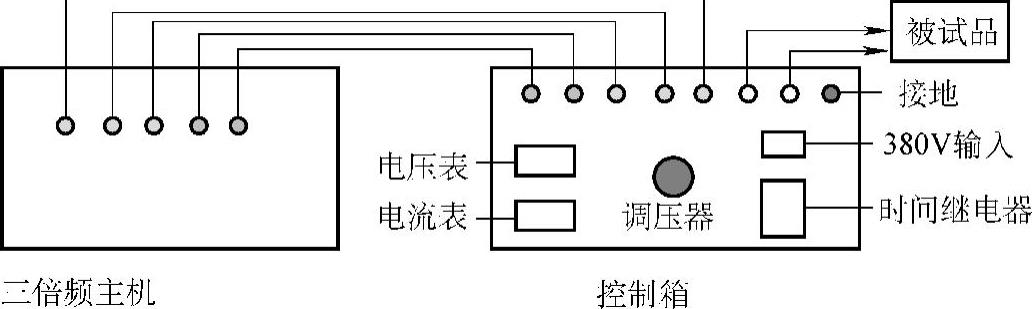

图11-3 三倍频发生器试验接线图

试验时注意:

1)按试验接线图接好工作线,注意三倍频外壳必须可靠接地。

2)合上三相调压器电源

3)合上三倍频电源控制箱,控制箱电源指示灯亮(绿色),按下起动按钮,工作指示灯亮(红色),此时三倍频发生器已产生三倍频率及电压。

4)顺时针旋转控制箱调压器手柄,调压器升压到额定电压。

5)密切注意仪表指示以及被试品情况直至所需试验时间。

6)试验完毕后,逆时针旋转控制箱调压器手柄降压,然后按下停止按钮,并切断电源。
