对电力电缆进行直流耐压及泄漏电流试验是检查电力电缆绝缘状况的一个主要试验项目。直流耐压试验与泄漏电流试验是同时进行的。与交流耐压试验比较，直流耐压及泄漏电流试验的优点是：1）对电缆线路进行耐压试验，所需试验设备容量小。就是说，直流耐压试验更容易发现绝缘缺陷。7）直流耐压试验时，应在试验电压升至规定值后1min以及加压时间达到规定时，测量泄漏电流。......
2023-06-27
直流耐压试验与泄漏电流测量优化方案
【摘要】：交联聚乙烯电缆直流耐压试验标准见表10-3。表10-3 交联聚乙烯电缆直流耐压试验标准特别提示：在升压和耐压过程中要始终观察微安表的变化，并根据微安表的变化情况进行分析判断，如：泄漏电流不规则摆动可能是电源电压不稳定，微安表周期性大幅度摆动可能有间歇性击穿，泄漏电流随试验电压不成比例急剧上升或随时间增长可能有隐患存在等。
1）按仪器的使用方法正确接线。
2）试验前先对电缆验电，对地充分放电，将电缆两端与设备完全断开，把电缆绝缘表面擦干净。
3）试验场地设好遮栏，检查接地线是否接地、放电棒是否接好。在电缆头的另一端挂好警告牌并派专人看守，以防外人靠近。
4）被试相和高压引线保证净距离每千伏1公分，其他相连在一起接地，在检查无误、确保安全的情况下由工作负责人下令加压。
5）加压时，应分阶段逐渐提高试验电压，分别在25%、50%、75%、100%试验电压下各停留1min读取泄漏电流值，在规定试验电压下按规定的时间进行耐压试验，并每分钟读取泄漏电流值做好纪录，以备绘制特性曲线。
交联聚乙烯电缆直流耐压试验标准见表10-3。

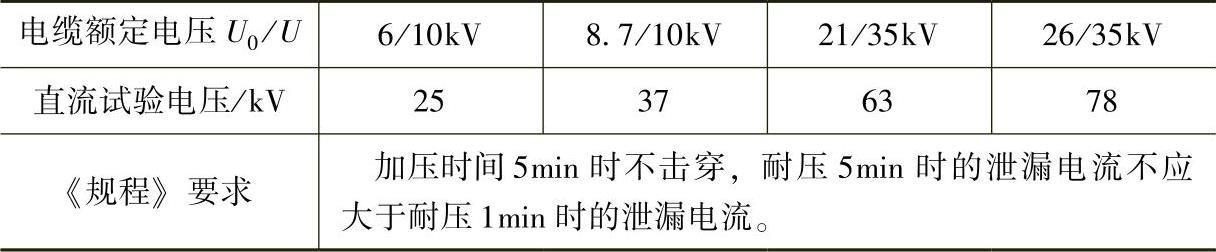

表10-3 交联聚乙烯电缆直流耐压试验标准
特别提示：在升压和耐压过程中要始终观察微安表的变化，并根据微安表的变化情况进行分析判断，如：泄漏电流不规则摆动可能是电源电压不稳定，微安表周期性大幅度摆动可能有间歇性击穿，泄漏电流随试验电压不成比例急剧上升或随时间增长可能有隐患存在等。
6）每次试验完毕，应先降压，切断电源，然后用80kΩ/kV的放电棒对地多次放电，再直接接地放电不少于5min。
