测量介质损耗因数tan δ的目的是检查变压器绝缘是否受潮、油质劣化以及绕组上是否存在油泥等严重局部缺陷。当变压器容量在8000kV·A、电压等级为35kV及以上时,应测量介质损耗角正切值tan δ。
1.试验方法
1)使用仪器:在现场大多使用的还是QS1型介质损耗测试仪。QS1交流电桥是按平衡原理制造的,有正反两种接法。在测量介质损耗因数tan δ时,一般用反接法。目前新型自动介质损耗测量仪器型号很多,其中有:WJC—1微电脑绝缘介质损耗测量仪,GCJS—2智能型介质损耗测量仪,GWS—1光导微机介质损耗测试仪,SDT—287抗干扰精密介质损耗测量仪,JSY—03介质损耗测试仪,LB—5B介质损耗测试仪,RJS—200抗干扰介质损耗自动测试仪等。可根据实际情况进行选择。
2)测量的部位:高压绕组为调压、低压及地;调压为高压、低压及地。测量时应将非测量绕组短路接地。
3)测量变压器介质损耗因数tan δ时,绕组额定电压为10kV及以上的变压器,试验电压为10kV;绕组额定电压为10kV以下者,按“Un”进行试验。
2.试验步骤及注意事项
1)一般应在绝缘电阻与泄漏电流试验之后进行介质损耗因数测量,试验时可一次升到试验电压,也可以分段加压,以观察不同电压下介质损耗因数的变化。
2)由于电源频率对介质损耗因数有影响,因此,试验电源频率偏差应小于5%。
3)为消除测量引线的影响,应尽量缩短引线长度,在试验仪器接好线后,还应带着引线不接被试的变压器空载升压一次,并记录空载试验值,以便从试验结果中扣除。
4)介质损耗因数tan δ也受温度的影响,最好在常温10~30℃的条件下测量。
3.综合分析
1)对于新安装的变压器,在交接试验时,测量油浸变压器绕组的tan δ值不应大于出厂试验值的30%,也不应大于表9-6所列允许值数据。

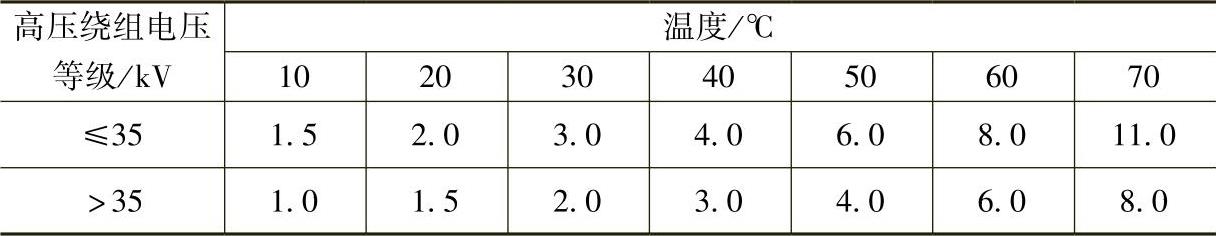

表9-6 油浸式变压器绕组的tan δ允许值(%)
2)对于大修及运行中变压器,测量绕组的tan δ值与历年的数值比较不应有显著变化,一般不大于历年值的30%。在综合分析时,不能单靠测量的tan δ数值来判断,应将测量结果换算到同一温度下进行比较。
应当指出,运行中的变压器由于受潮程度各不相同,一般情况下,不能用一个统一的温度换算系数进行换算。因此,对于变压器的tan δ测量,最好在同等条件下进行。如果由于条件限制,确实需要换算,可参照新装变压器给定的温度换算系数进行换算。但此时换算出的tan δ值只能作为判断时的参考。
当t2现场测试时的温度大于t1出厂试验的温度时,可将t1测得的tan δ值换算到t2再进行比较,即tan δ2=Ktan δ1。温度换算系数值见表9-7。

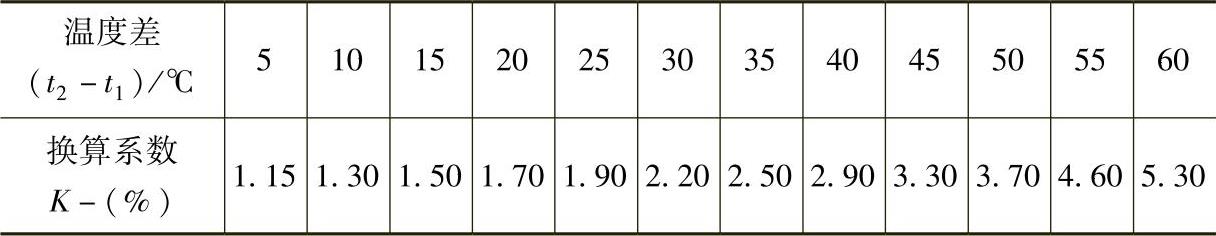

表9-7 油浸式变压器绕组介质损耗角正切值tan δ温度换算系数
例如:出厂试验在温度为20℃时进行,测得的tan δ=1.2%。大修时变压器试验温度为30℃,测得的tan δ=1.58%。为便于在同一温度下进行比较,试将20℃时测得的tan δ值换算到30℃时值。
温度差为:t2-t1=30℃-20℃=10℃,经查表温度差10℃时,K是1.3。
换算到30℃时tan δ值:tan δ2=tan δ1×K=1.2×1.3=1.56%。
当t2现场测试时的温度小于t1出厂试验的温度时,可将t1测得的tan δ值换算到t2进行比较,即。
例如:出厂试验在温度为35℃时进行,测得的tan δ=1.2%。大修时变压器试验温度为18℃,测得的tan δ=0.8%。为便于在同一温度下进行比较,试将35℃时测得的tan δ值换算到18℃时值。
温度差为:t2-t1=18℃-35℃=-17℃。
因17℃在15℃与20℃之间,温度差为15℃时K15=1.5,温度差为20℃时K20=1.7,故在这个区间(即15℃~20℃之间),温度差1℃时的K′=1.7-1.5=0.2=0.04,则温度差为17℃时
20-155的换算系数K=1.5+0.04(17-15)=1.58。换算到18℃时的tan δ2值:
