解决检流计灵敏度不够的方法及其影响

【摘要】:如发现检流计灵敏度不够,逐级增加其灵敏度,移动滑线盘4小格,检流计指针偏离零位约1格,就能满足测量要求,直至最高灵敏度时点动“G”按钮,检流计保持为零即可。这种接线不符合QJ-44型电桥测量原理,会造成三相电阻值比出厂值偏大,而且有时三相电阻不平衡率反而合格。在一些现场常发现用两根较粗的引线来代替四根引线的错误试验方法。

1.电桥

测量直流电阻的方法在现场用得最多的是电桥法。当被测绕组的电阻值在10Ω以下时,应使用双臂电桥,如QJ44;当被测绕组电阻值在10Ω以上时,应使用单臂电桥,如QJ23,为方便起见也可使用QJ31单双臂电桥。由于电桥法操作大同小异,下面将QJ44的使用方法作一介绍:

QJ44双臂电桥面板位置说明如图9-6所示,其使用方法如下:


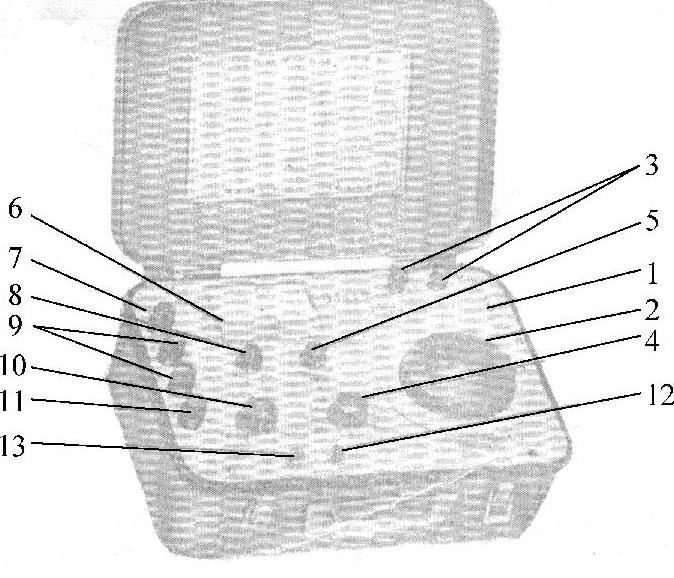

图9-6 QJ44双臂电桥面板位置图

1—晶体管检流计工作电源开关 2—滑线读数盘 3—电桥外接工作电源接线柱 4—步进读数开关 5—检流计灵敏度调节旋钮 6—检流计电气调零 7、11—被测电阻,电流端接线柱 8—检流计电气调零旋钮 9—被测电阻,电位端接线柱 10—倍率读数开关 12—检流计按钮开关 13—电桥工作电源按钮开关

1)在电池盒内装入1.5V 1号电池4~6节并联使用和2节6F22-9V并联使用,此时电桥就能正常工作。如用外接直流电源,电池盒内的1.5V电池,应预先全部取出,然后将1.5~2V的直流电源接到“电桥外接工作电源接线柱”上。

2)水平放表平稳后,先将检流计指针机械调零。

3)“B1”开关扳到通位置,等稳定后(约5min),调节“检流计电气调零”。

4)灵敏度旋钮应放在最低位置。

5)将被测电阻接在电桥相应的C1、P1、P2、C2的接线柱上,“AB”之间为被测电阻,如图9-7所示。

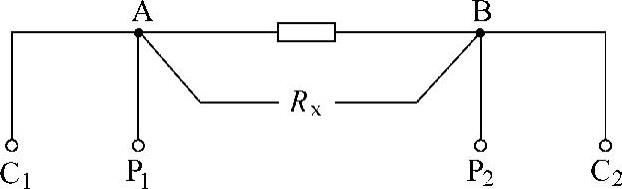

图9-7 双臂电桥试验接线

6)估计被测电阻值大小,选择适当倍率位置,先按“B”按钮,再按“G”按钮(测量的开始要使用点动法),调节步进读数和滑线读数,使检流计指针在零位上。如发现检流计灵敏度不够,逐级增加其灵敏度,移动滑线盘4小格,检流计指针偏离零位约1格,就能满足测量要求,直至最高灵敏度时点动“G”按钮,检流计保持为零即可。应当指出的是,在改变灵敏度时,会引起检流计指针偏离零位,在不操作“B”和“G”之前,要随时调节检流计的零位。被测电阻值按下式进行计算;

被测电阻值=倍率读数×(步进读数+滑线读数)

单臂电桥和双臂电桥的使用口诀

精确测阻用电桥、电桥使用有技巧,十欧以上用单臂、十欧以下双臂桥,

单桥测试两棵线、双桥测量线四条,测试并接阻两端、接触良好要可靠;

单双两桥测试线、截面应超一平方,多股镀锡软铜线、要求必须一样长,

精确测量小电阻、单桥测后减线阻,双桥线阻不用减、四线同长要求严;

水平放表要平稳、未测之前先调零,单双两桥调零位、要求指针在中心,

C1P1P2C2端钮位、接线顺序要接对,被测阻值细估计、适当选择倍率位,

先按B来后按G、断开G后再断B,调节电桥达平衡、指针保持永在零,

逐级增加灵敏度、调节滑线保持零,测后读数要细心、计算公式记心中。

测量三相电力变压器绕组的直流电阻时,最好能测量每相绕组的直流电阻。对于无中性点引出的三相变压器,测出线电阻后应进行换算。

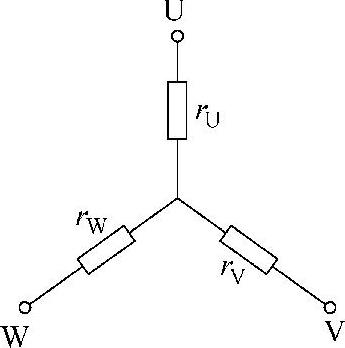

图9-8 变压器绕组978-7-111-33847-5-Chapter09-16.jpg形接线

当绕组为978-7-111-33847-5-Chapter09-17.jpg形接线时(见图9-8),各相直流电阻为


式中 rUrVrW——每相绕组相直流电阻(Ω);

RUVRVWRUW——两相间的线直流电阻(Ω)。


当绕组为△形联结时(见图9-9),各相直流电阻如下


式中 rUrVrW——每相绕组相直流

电阻(Ω);

RUVRVWRUW——两相间的线直流

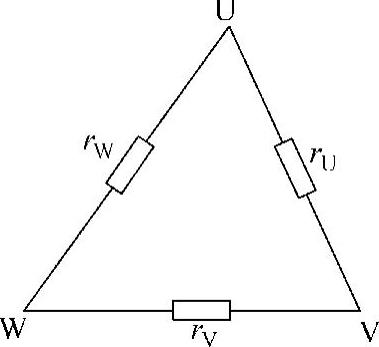

图9-9 变压器绕组△形联结

当三相电阻平衡时,则r=1.5R线

重点提示:使用QJ44型双臂电桥测量电阻时,造成电阻绝对值偏大的常见错误测量接线是仅用两根引线,即C1、P1,C2、P2引线未分别引出,如图9-10所示。这种接线不符合QJ-44型电桥测量原理,会造成三相电阻值比出厂值偏大,而且有时三相电阻不平衡率反而合格。在一些现场常发现用两根较粗的引线来代替四根引线的错误试验方法。正确的接线如图9-11所示,四根独立的引线(一般为同长度、同型号、同截面的导线)分别将变压器和QJ44型电桥的端子相连,与变压器连接的C1与P1引线、C2与P2引线不能在同一位置连接,C1、C2应分别连接在接头外侧,P1、P2应分别连接在接头内侧。


图9-10 不正确接线

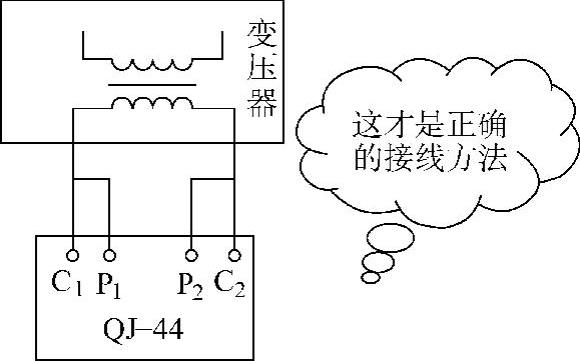

图9-11 正确接线

2.新型快速测试仪

目前国内生产的变压器直流电阻测试仪型号很多,其主要特点是:可根据变压器的容量调节输出电流,这样就大大提高了测量速度;液晶显示、菜单提示,操作简单;体积小、重量轻,适用于各种变压器绕组的直流电阻快速测量。一般常用的型号有ED0204(见图9-12)、KBZ—310(见图9-13),使用时可按说明书的要求进行操作。

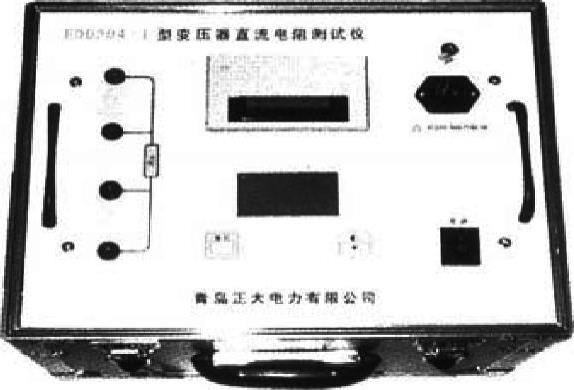

图9-12 ED0204型测试仪

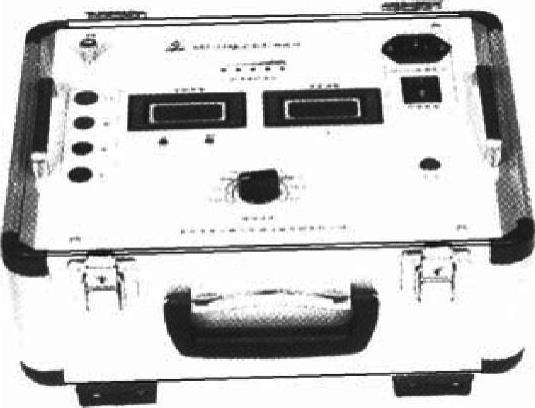

图9-13 KBZ—310型测试仪
