试验结果的分析判断探究
【摘要】：因为泄漏电流值与变压器的绝缘结构、温度等因素有关，所以在《规程》中也不作规定，在判断时，也是强调比较。1）每次的测量结果与历年的测量结果相比不应有显著变化。2）与同类型变压器的泄漏电流比较有助于分析测量结果，保证正确进行综合判断。若数值比前一次试验的数值增大很多，则可能有严重缺陷，应结合其他试验结果综合分析，查明原因。一般情况，可根据出厂试验结果作为参考。
因为泄漏电流值与变压器的绝缘结构、温度等因素有关，所以在《规程》中也不作规定，在判断时，也是强调比较。
1）每次的测量结果与历年的测量结果相比不应有显著变化。一般情况下，当年测量值不应大于上一年测量值的150%。
2）与同类型变压器的泄漏电流比较有助于分析测量结果，保证正确进行综合判断。
3）测量泄漏电流值随温度变化而变化。为了便于比较，应将在不同温度下测量的泄漏电流值换算到同一温度下（一般为20℃）进行比较。泄漏电流温度换算公式为：
I20=It/eα（t-20）
式中 I20——20℃时泄漏电流值（μA）；
α——温度换算系数，一般为0.05～0.06/℃；
t——试验时变压器上层油温（℃）；
It——温度为t时泄漏电流值（μA）。
在实际工作中，应尽量在相同温度下测量泄漏电流值，以减少换算过程中的误差。如果泄漏电流逐年增大，则应引起注意，这往往是绝缘逐渐劣化所致。若数值比前一次试验的数值增大很多，则可能有严重缺陷，应结合其他试验结果综合分析，查明原因。试验过程中，升压50%以上时，如果电流上升速度较快并有空气放电声或高压引线抖动，则是由于空气潮湿或高压引线距离设备外壳太近。试验升压过程中电流突然猛升，可能有绝缘击穿或间隙性放电。
一般情况，可根据出厂试验结果作为参考。在没有出厂试验数据时，表9-3、9-4中的参考值可供比较使用。

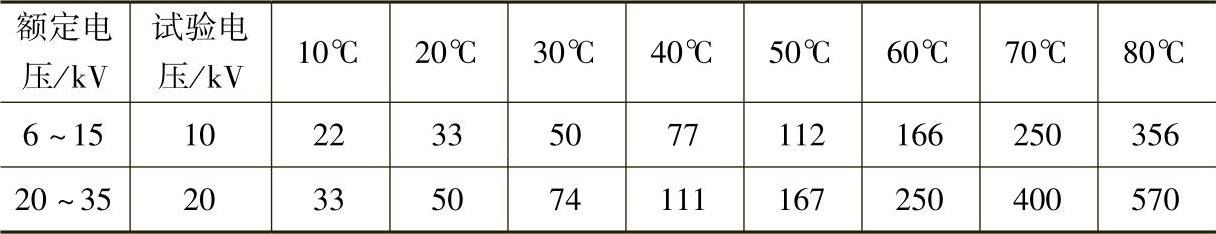

表9-3 油浸电力变压器直流泄漏电流参考值（单位：μA）

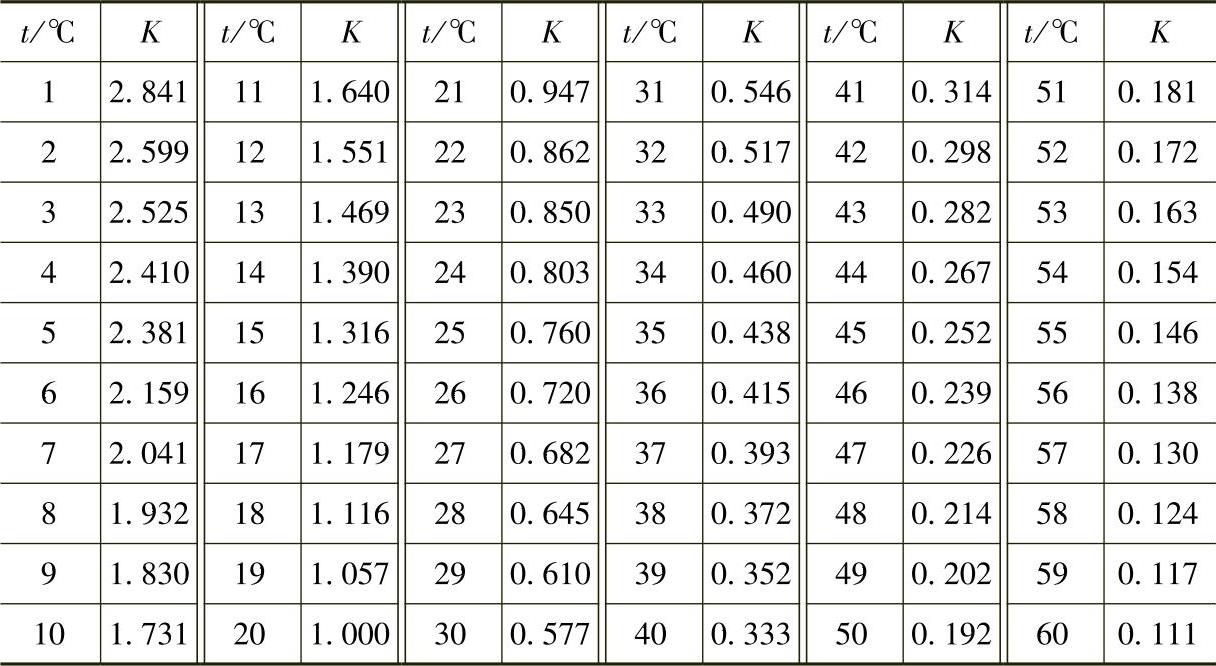

表9-4 在不同温度（℃）下测得的泄漏电流换算到20℃时温度换算系数值K=1/eα（t-20）
