如何测定发电机的相序？

2025-09-29 理论教育版权反馈

【摘要】：新安装的发电机就位后必须测定出定子绕组的相序，相序一致是发电机之间或发电机与电网并网运行的必要条件之一。可以根据制造厂图样及观察发电机定子绕组的实际排列来确定。对于高压发电机，对地电压有可能超过250V，为了防止灭磁开关误合闸产生危及人身安全的高电压，测量时应戴绝缘手套或站在绝缘平台上。

新安装的发电机就位后必须测定出定子绕组的相序，相序一致是发电机之间或发电机与电网并网运行的必要条件之一。如果相序不对应，在并网的瞬间，发电机将受到极大的电流冲击和电磁力的作用而损伤。

1）测定定子绕组的相序，就是在绕组引出线上标明U、V、W。可以根据制造厂图样及观察发电机定子绕组的实际排列来确定。当发电机的旋转方向已确定，则转子的磁通，先割切绕组1，然后割切绕组2，最后割切绕组3。这样就可以定绕组1为U相，绕组2为V相，绕组3为W相。发电机相序为U→V→W→U，如图8-7所示。

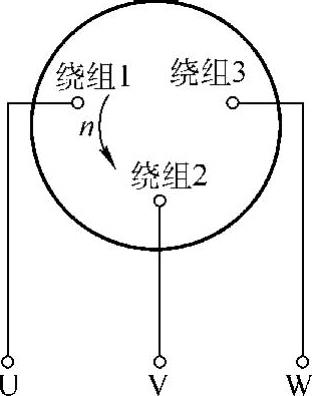

图8-7 发电机相序示意图

2）如果没有制造厂家图样，且观察定子绕组实际排列有困难时，可按下面方法进行测试：(https://www.chuimin.cn)

首先按图8-8进行接线，图中电池E为4～6V的蓄电池。接好线后，合上刀开关Q，然后利用天车或盘车装置按汽轮机旋转方向慢慢转动转子，如果此时毫伏表的指针向右侧方向摆动（即正摆）时，则接电池正极的引出端为U相，接电池负极的引出端为W相，接毫伏表正极的引出端为V相。若毫伏表向左侧方向摆动（反摆），则将电池两端互相换一下，然后再按上法来判断。

图8-8 测量相序接线图

3）使用相序表测量：发电机起动后，在转子与励磁回路断开的情况下，利用定子的残压，在发电机的出口端用相序表检测发电机的相序。对于高压发电机，对地电压有可能超过250V，为了防止灭磁开关误合闸产生危及人身安全的高电压，测量时应戴绝缘手套或站在绝缘平台上。先用电压表测量定子绕组的相间和各相对中性点的残压值，在不超过380V时，才允许用相序表来检查相序。用此法检查相序，简单易行而且准确。
