发电机定子绕组工频交流耐压试验优化技巧
【摘要】：1）发电机定子绕组在交接时、大修前及更换绕组后，均应进行交流耐压试验。2）发电机定子绕组交流耐压试验接线如图8-2所示。试验变压器的容量及试验电压必须满足试验的要求。对于运行过的发电机，大修前或局部更换定子绕组并修好后的试验电压选择：运行20年及以下者为1.5Un；运行20年以上者为Un，但不得低于1500V。另外，在试验变压器的低压侧必须加装过电流瞬时速断保护，动作值可按1.3倍电容电流整定。
1）发电机定子绕组在交接时、大修前及更换绕组后，均应进行交流耐压试验。试验应尽可能在接近发电机运行工作状态下进行。处于备用状态时，可在冷状态下进行。

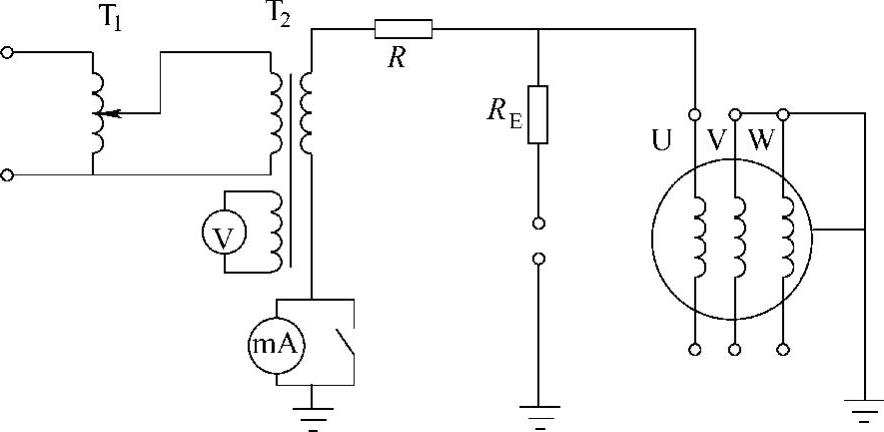

2）发电机定子绕组交流耐压试验接线如图8-2所示。试验变压器的容量及试验电压必须满足试验的要求。
图8-2 交流耐压试验接线图
3）全部更换定子绕组并修好后的试验电压的选择：容量1000kW以下、额定电压36V以上时为2Un+1000V，但不得低于1500V；容量1000kW及以上，额定电压6000V以下时为2.5Un，额定电压6000～24000V时为2Un+1000V。(https://www.chuimin.cn)
交接试验时的交流耐压的试验电压选择：按全部更换定子绕组值乘0.75进行。
对于运行过的发电机，大修前或局部更换定子绕组并修好后的试验电压选择：运行20年及以下者为1.5Un；运行20年以上者为（1.3～1.5）Un，但不得低于1500V。
4）试验设备应有可靠的过电压和过电流保护装置。过电压保护一般采用在高压侧与地之间接入保护铜球间隙，球间放电电压整定为试验电压的110%，且在试验电压下一分钟内不放电，这是为了限制试验过程中电源电压的波动或意外发生的过电压。球间隙回路应串接一个限流电阻，阻值按1Ω/V考虑，这样，当击穿时便限制了电流值，不使被试发电机故障扩大，同时也保护了试验变压器。另外，在试验变压器的低压侧必须加装过电流瞬时速断保护，动作值可按1.3倍电容电流整定。
5）升加试验电压时，禁止用冲击合闸加压的方式，应采取从零开始升压。升压速度要均匀，可按1～2kV/s升压，一般应在10～15s内完成升压，在耐压的持续时间内应保持电压稳定，持续1min后，迅速降压到零，断开电源。
